[Boîtier d'ordinateur] Remplacement du module FIO du boîtier ROG Hyperion GR701

Avis
1. Veuillez porter des gants pour protéger vos mains avant de procéder au démontage ou à l'assemblage. Faites particulièrement attention aux coins des pièces pour éviter toute éraflure.
2. Lorsque le panneau latéral ou le panneau avant est en verre, veuillez le manipuler avec une extrême précaution lors du démontage pour éviter toute collision, chute ou contrainte excessive.
3. Lors du démontage, veuillez poser le boîtier à plat sur une surface stable pour empêcher le panneau latéral de tomber pendant le processus.
4. Veuillez vous assurer que les fils concernés sont bien rangés pendant l'assemblage pour éviter tout dommage aux fils tout au long du processus.
5. Gardez une trace de toutes les vis et des petits composants pendant le démontage et l'assemblage pour éviter de perdre des pièces.

Préparation
Outil : Tournevis cruciforme PH2

1. Retirez le filtre du couvercle supérieur.

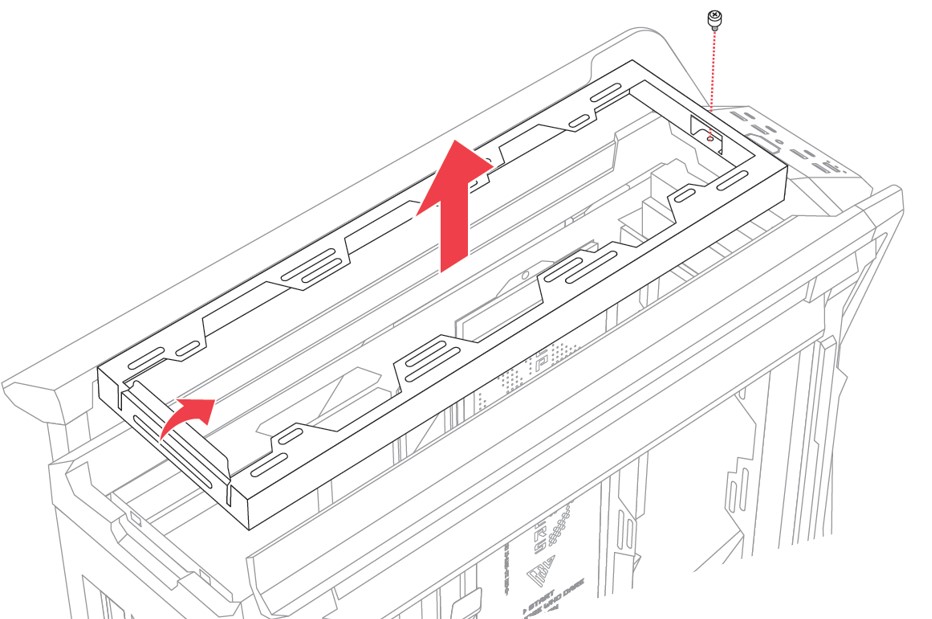

2. Après avoir desserré les vis, retirez le support du ventilateur supérieur.

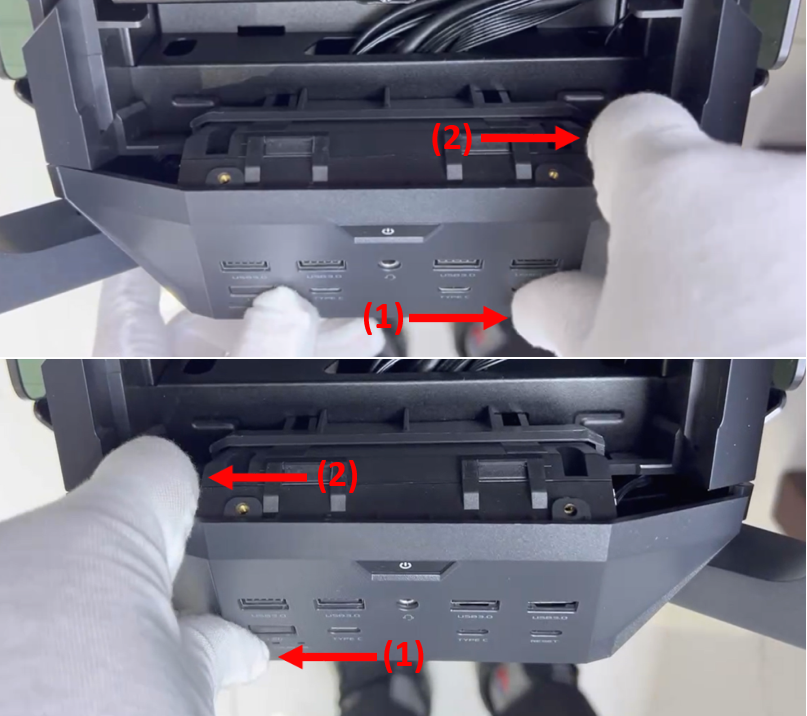

3. Retrait du couvercle du panneau FIO
(1) Utilisez votre pouce pour appuyer sur l'avant du panneau FIO.
(2) Utilisez votre index pour tirer le panneau FIO vers l'arrière sur les côtés gauche et droit du panneau.
(3) Soulevez le couvercle du panneau.



*Veuillez vous référer à la vidéo ci-dessous


4. Retirer les vis gauche et droite du FIO.

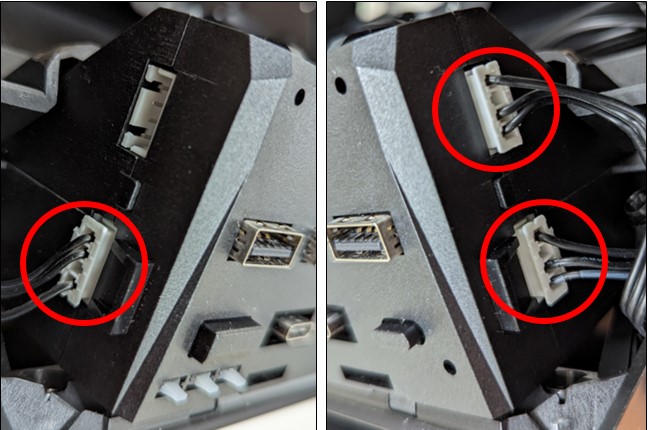

5. Retirer les câbles gauche et droit.

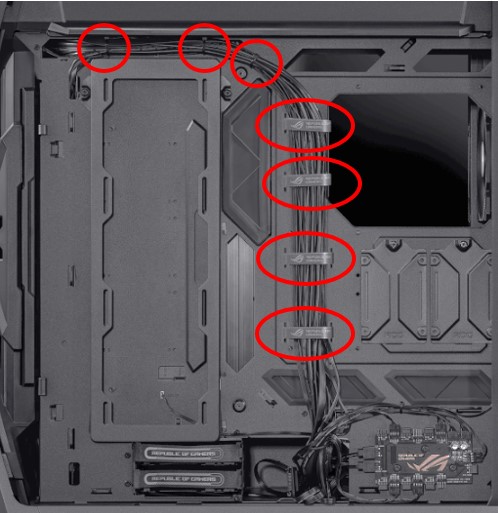

6. Ouvrez les panneaux latéraux et le couvercle des fils, et desserrez les sangles et les attaches de câbles du diable.

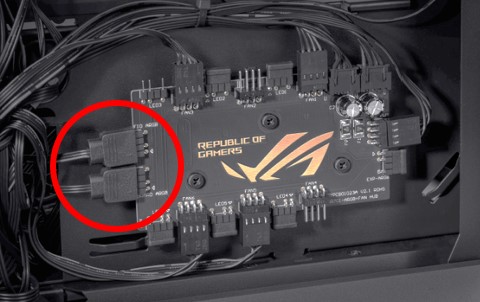

7. Retirer le câble signal du FIO vers le FAN HUB.


8. Sortez le câble FIO par le trou et retirez le corps du FIO.



9. Remplacez le FIO par un nouveau, assurez-vous qu'il n'y a pas d'anomalie dans l'apparence et le clavier, puis assemblez-le dans l'ordre.
