Instrucciones de desmontaje y montaje de las placas de luz ROG Z11 en el chasis de escritorio.
Aviso
1. Por favor, use guantes para proteger sus manos antes de desmontar y montar, y preste atención a las esquinas de las piezas para evitar arañazos.
2. Cuando el panel lateral esté hecho de vidrio, por favor manejarlo con cuidado al desmontar el panel lateral de la carcasa para evitar colisiones/caídas/estrés.
3. Al desmontar, por favor coloque la carcasa plana sobre una superficie plana para evitar que el panel lateral caiga durante el desmontaje y montaje.
4. Por favor, ordene los cables relevantes durante el montaje para evitar dañar los cables durante el proceso de montaje.
Preparación
Destornillador Phillips PH2
Paso 1. Presione el clip en el pestillo de la cubierta superior y levante para quitar.
Paso 2. Desenrosque los 4 tornillos en los círculos rojos.
Paso 3. Levante los paneles izquierdo y derecho.
Paso 4. Reemplazar las placas de luz.
A. Placa de luz de la fuente de alimentación (PSU)

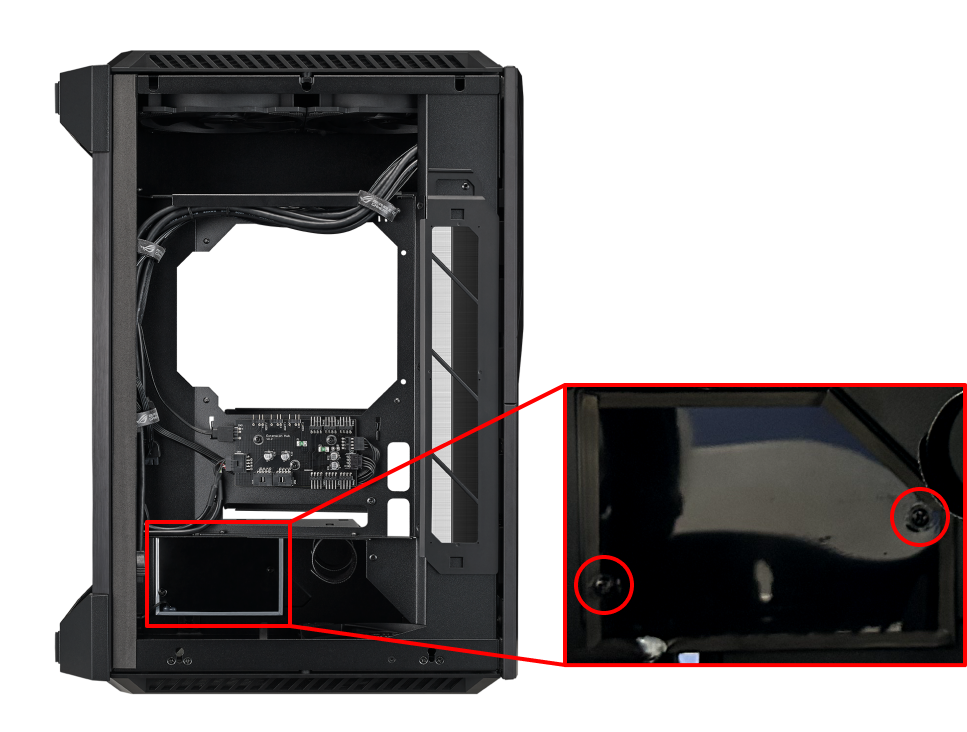

(1) Desenrosque los 2 tornillos de la placa de luz de la fuente de alimentación (PSU).

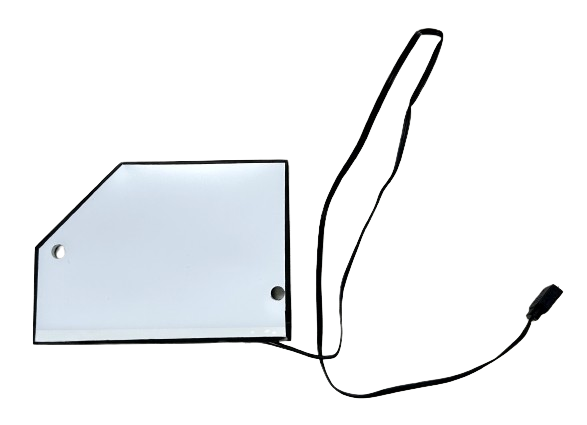

(2) Se ha completado la eliminación de la placa de luz de la fuente de alimentación (PSU).
B. Placa de luz frontal
(1) Presione el clip en el pestillo de la cubierta inferior y levántela para quitarla.
(2) Desenrosque los dos tornillos en la parte superior del panel frontal.
(3) Desenrosque el tornillo de seguridad oculto.
(4) Levante el panel frontal.
Nota:
- El cierre de plástico puede estar un poco apretado, requiriendo cierta fuerza.
- Los cables de luz están conectados al panel frontal, así que tenga cuidado de no levantarlo demasiado.
(5) Desatornille los 2 tornillos del panel frontal.

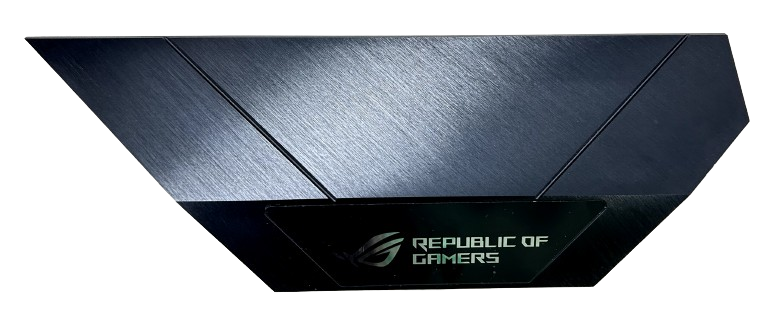

(6) Quite el panel delante del panel frontal.

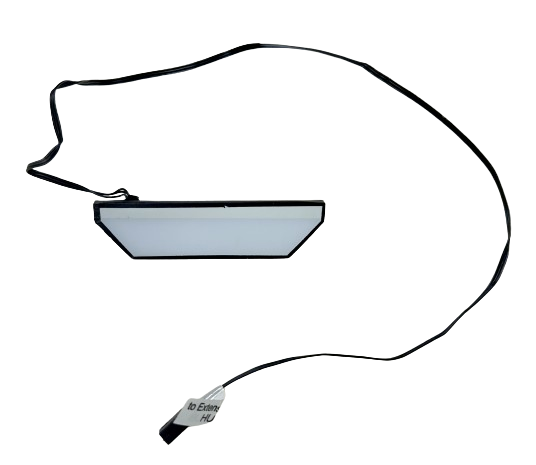

(7) Se ha completado la eliminación del tablero de luz frontal.
