DESMONTAR O ZEPHYRUS G14: VÊ COMO CONSEGUIMOS A MISTURA INTRANSIGENTE DE POTÊNCIA E PORTABILIDADE DESTE PORTÁTIL

Nov 20, 2020 Written by:ROG Article

Assim que estreou na CES 2020, o ROG Zephyrus G14 foi um sucesso. É raro ver um portátil gaming de 14 polegadas, muito menos um que tenha hardware que vá até a um CPU AMD Ryzen de oito núcleos (Cores) e gráficos GeForce RTX. Desenhar um portátil gaming compacto da melhor qualidade como este requer precisão desde o início, usando cada milímetro de espaço disponível para causar o maior impacto possível.

Para demonstrar o nível de design e engenharia que foi necessário para colocar tanta potência numa máquina tão compacta, vamos desmontar o Zephyrus G14 e mostrar o que o torna tão fantástico no interior.

ZephyrusG14_animemask_teardown

Para uma reviravolta diferente ao desmontar o G14, vê o nosso vídeo detalhado:

Desmontá-lo a partir do topo

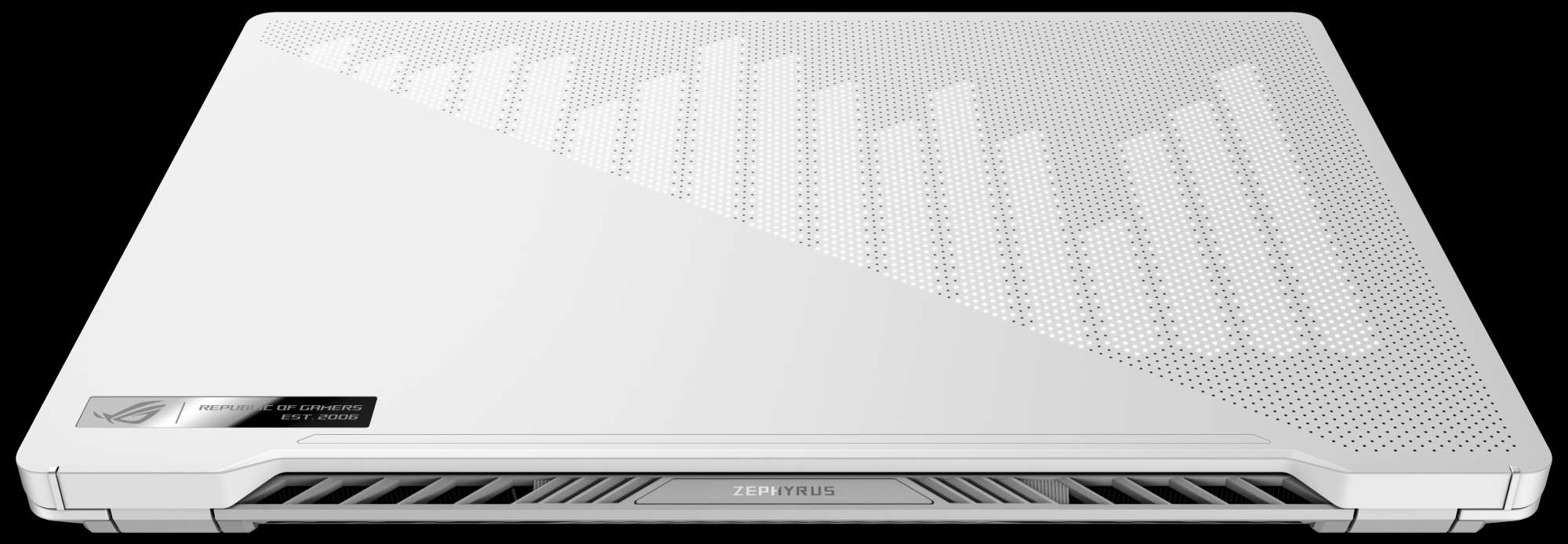

A nossa tampa do chassis é fresada em CNC para garantir arestas limpas e suaves em mais de 6.500 orifícios precisos. É feita de alumínio forte e leve para ajudar a manter o G14 fino. Enquanto o desenho da matriz de pontos é elegante e polido por si só, estes orifícios têm dois objetivos no Zephyrus G14. Eles permitem uma série de efeitos de iluminação únicos em sistemas equipados com o nosso ecrã LED AniMe Matrix™.

Criámos o AniMe Matrix™ para oferecer aos jogadores uma plataforma totalmente nova para estes exprimirem a sua criatividade. Os mini LEDs brilham através dos orifícios, permitindo-te mostrar animações, texto, notificações recebidas, e um conjunto de outros efeitos usando o nosso software integrado. Apesar do aspeto simplificado do AniMe Matrix™, há muita coisa a acontecer por baixo da superfície.

Mergulhando camada por camada, vais descobrir que o ecrã LED é composto por múltiplos componentes: a tampa, os difusores, uma máscara, a PCB (Placa de Circuitos Impressos) com os mini LEDs, e a placa base que estabiliza tudo isto.

Olhando de perto para a tampa, é notável ver que todos os orifícios estão dispostos em pequenos grupos em forma de diamante. Isto é intencional, uma vez que os próprios mini LEDs são longos, finos e retangulares. Ao guiar a luz através desta disposição em diamante, a iluminação é distribuída de forma mais uniforme.

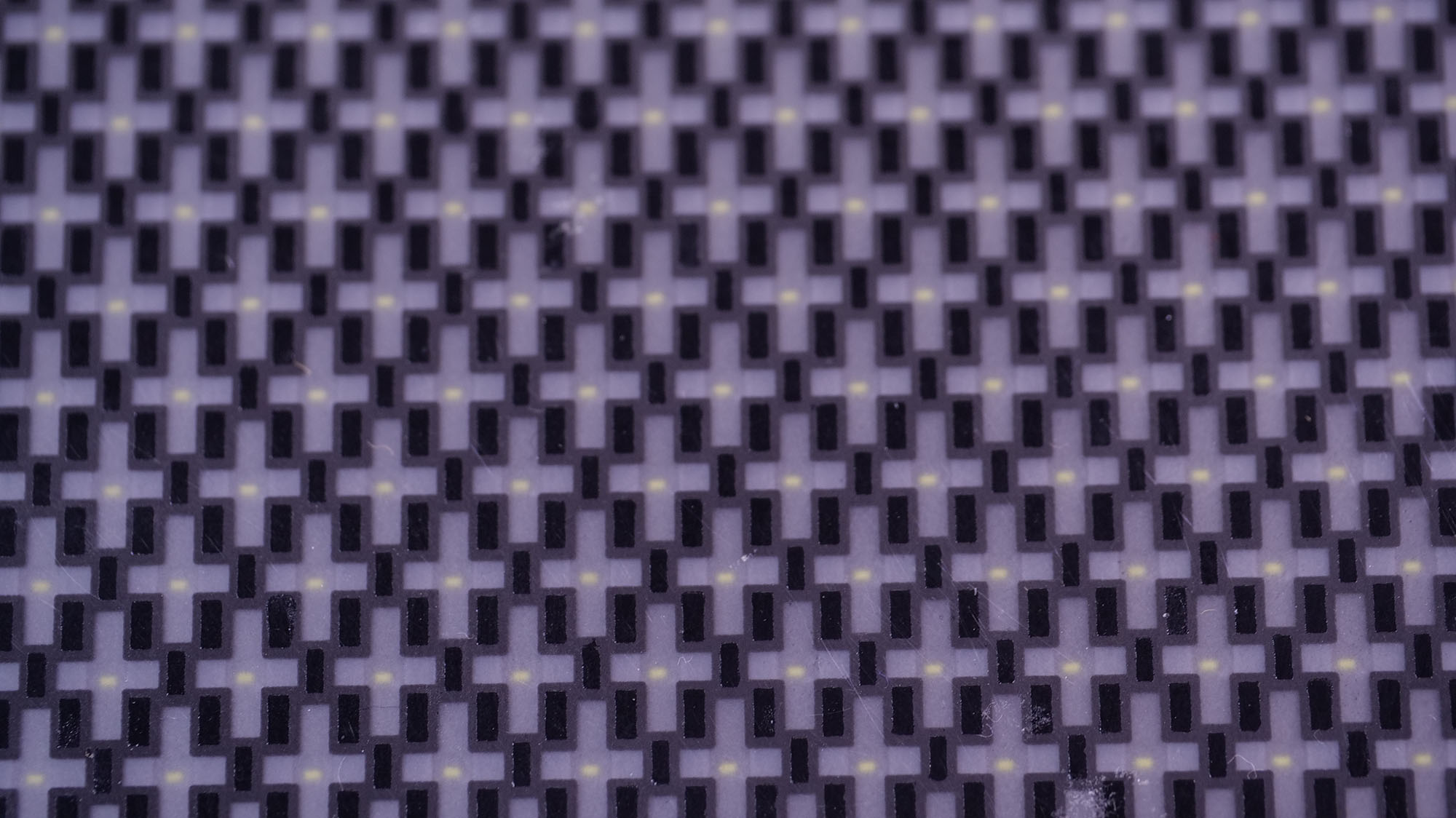

Um LED por si só emite uma luz que pode ser demasiado intensa para ser vista diretamente. É por isso que o AniMe Matrix™ inclui uma máscara, encaixada entre duas camadas difusoras. A nossa máscara está coberta de marcas em forma do sinal mais que distribuem a luz pelos quatro pontos de cada diamante, enquanto as camadas difusoras filtram a luz para lhe dar um brilho mais suave e equilibrado.

ZephyrusG14_animemask_teardown

Todos os mini LEDS (mais de 1200 no total) estão incorporados numa PCB fina e flexível alimentada por um chip microcontrolador e sete controladores LED. Assenta em cima de um escudo de alumínio que mantém a PCB rígida e evita descargas eletrostáticas e interferências eletromagnéticas.

Tudo isto, em conjunto adiciona apenas 100 gramas e menos de 2 milímetros de altura ao chassis, porém adiciona uma tonelada de potencial de personalização.

Olhando por baixo da tampa

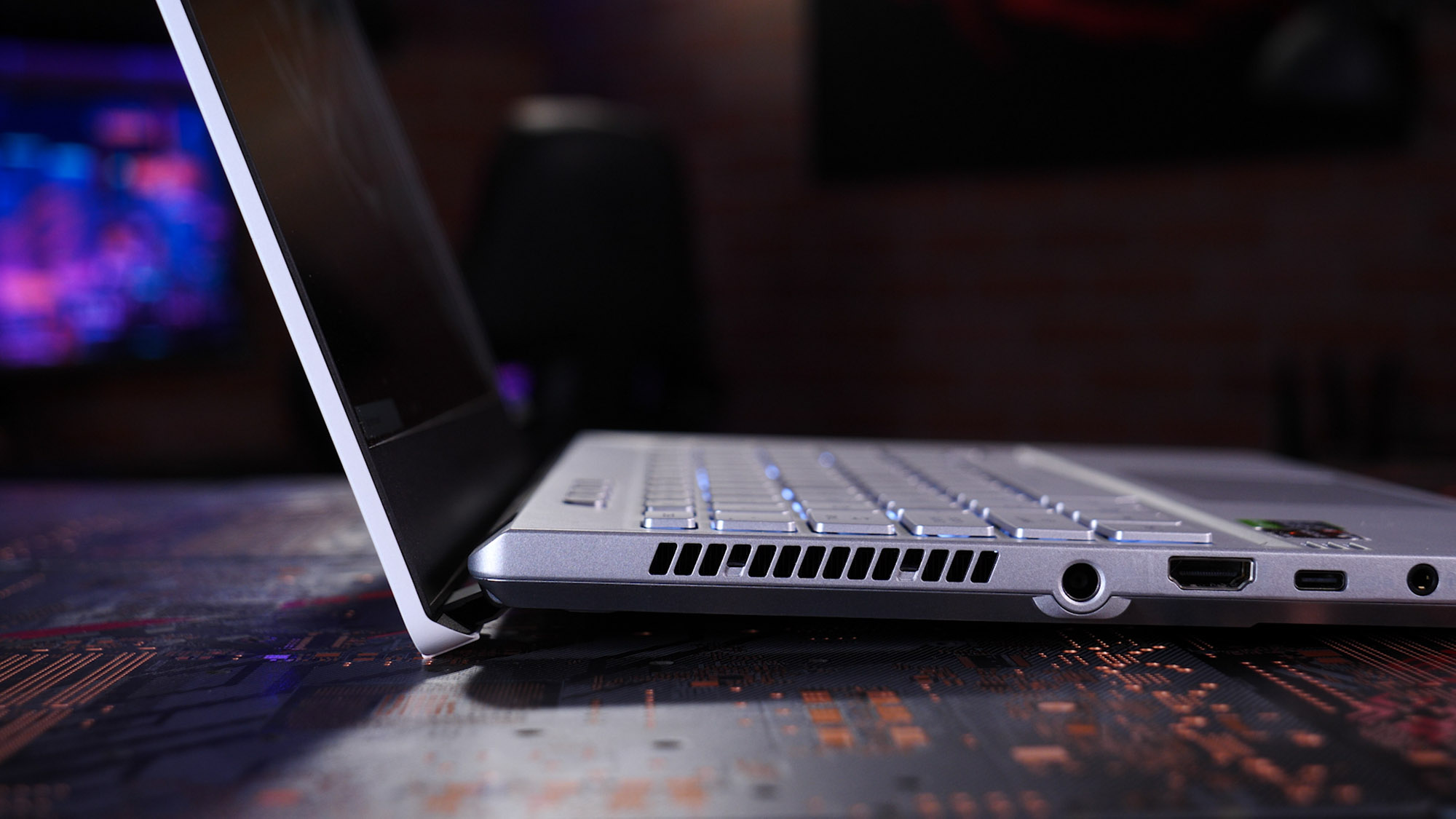

Uma dobradiça ErgoLift arrojada eleva o portátil enquanto este se abre e inclina o teclado num ligeiro ângulo. Esse espaço adicional de 15mm na parte traseira cria mais espaço para o fluxo de ar por baixo do portátil, e torna o teclado mais confortável de usar enquanto trabalhas ou jogas.

undefined

Este deck superior é feito de uma liga de magnésio e alumínio resistente, e forte, mesmo com este tamanho ultraleve. Os reforços em favo de mel sob a zona de repouso da palma da mão maximizam a força com apenas um mínimo de material adicional.

Também criámos orifícios de ventilação na placa base do teclado que permitem às ventoinhas por baixo do mesmo puxar ar fresco da parte superior para a parte inferior do portátil e reduzir a temperatura da superfície do teclado. Jogar constantemente consome muita energia, que por sua vez produz calor, por isso este tipo de arrefecimento torna a utilização do portátil muito mais confortável durante longos períodos de tempo.

Arrefecer uma Máquina Quente

Quando lidamos com arrefecimento em dimensões físicas pequenas, cada bit conta. A nossa filosofia ROG Intelligent Cooling guia as nossas táticas, assegurando que encontramos a combinação certa de componentes e software para proporcionar uma potência Premium em chassis de todos os tamanhos.

undefined

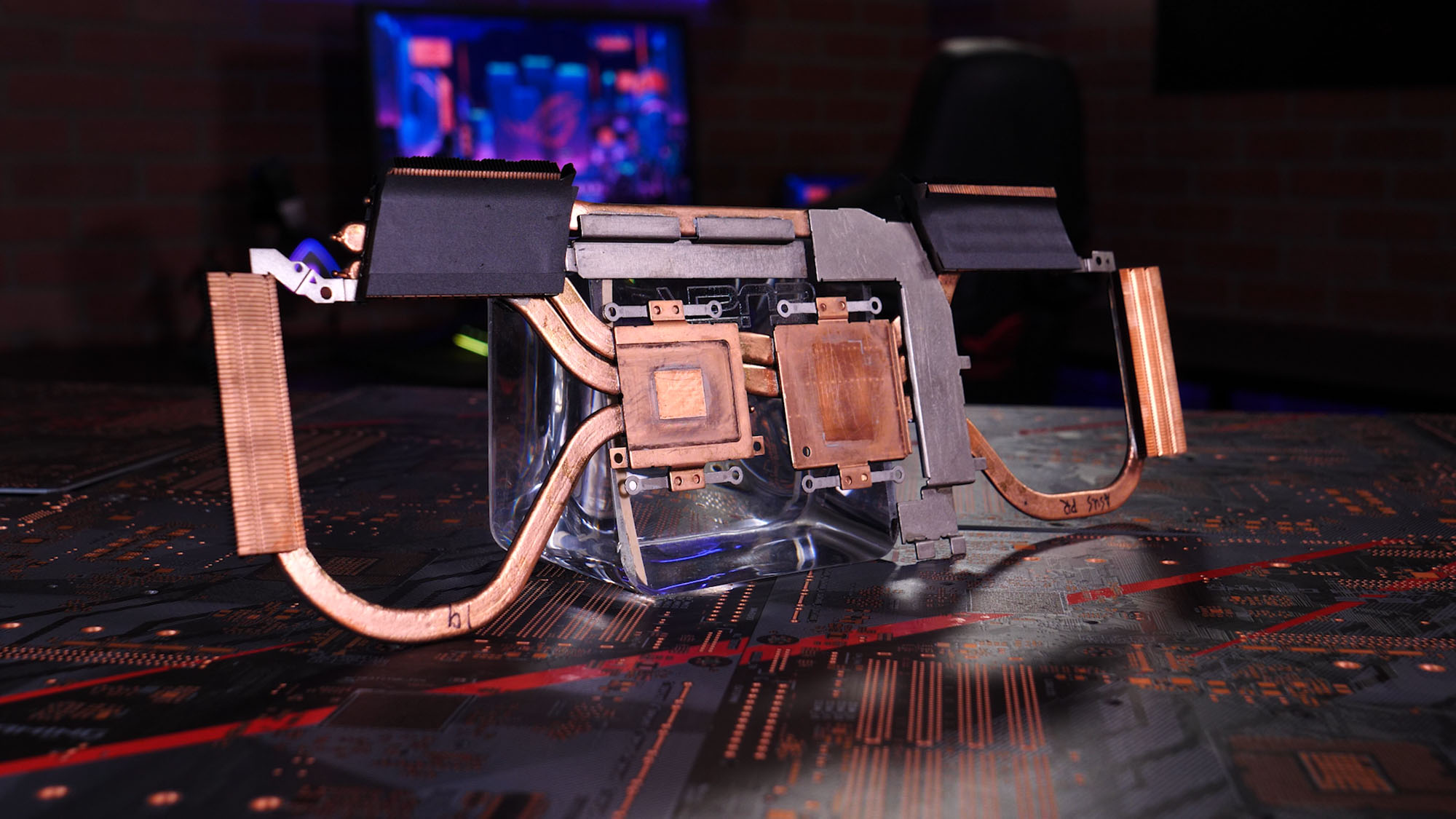

Para o G14, isso significa que modificámos algumas das nossas inovações de arrefecimento testadas e funcionais, como as ventoinhas n-Blade, um módulo térmico com autolimpeza, e dissipadores de calor compostos por aletas ultrafinas, e adaptamo-los a esta dimensão física específica.

Os nossas ventoinhas n-Blade foram criadas para amplificar o fluxo de ar no chassis ultrafino. Cada pá é fabricada a partir de um polímero especial de cristais líquidos que é forte mesmo quando é moldado fino, permitindo-nos criar pás superfinas que mesmo assim conseguem lidar com elevadas RPMs. O espaço poupado permite também colocar mais pás por ventoinha, movendo mais ar a cada rotação.

Como o chassis do G14 é tão compacto, modificámos o nosso design clássico n-Blade de duas formas para maximizar a performance. Enquanto as ventoinhas normais da n-Blade usam 83 pás idênticas, as nossas ventoinhas modificadas usam 81 pás com comprimentos que variam entre 50 a 51.2mm, dispostas de forma a que as suas arestas exteriores reduzam o ruído causado pela turbulência.

A acústica de arrefecimento pode ser desafiante de silenciar em dimensões físicas super pequenas. Com estas alterações às nossas ventoinhas n-Blade, conseguimos manter o fluxo de ar máximo através do G14 mantendo os níveis de ruído reduzidos.

Para garantir que tínhamos espaço suficiente para encaixar o mesmo diâmetro de ventoinhas nos nossos modelos de 15”, fizemos um ligeiro ajuste ao nosso módulo térmico de autolimpeza, reduzindo o comprimento dos túneis antipó e eliminando algum do material usado, comparativamente a implementações típicas.

Vê a galeria para obteres mais exemplos das técnicas específicas de arrefecimento usadas no Zephyrus G14, incluindo os cinco heatpipes do G14 que circulam à volta do CPU, GPU e VRM para assegurarem um arrefecimento eficiente e 4 dissipadores compostos por 209 aletas de cobre ultrafinas. As aletas têm uma forma especial para direcionar o ar em duas direções, para longe e para baixo, em direção às ranhuras de ventilação existentes na moldura inferior do G14.

Uma “mobo” Especial

É necessária uma motherboard única para conseguir encaixar tantas características topo de gama num chassis tão pequeno. Apesar de ser 25% mais pequena que a nossa motherboard do Zephyrus G15, o G14 ainda dá espaço para uma tonelada de componentes de elite, desde o nosso CPU especial Ryzen 9 de 35W e o GPU GeForce RTX 2060 até às nossas quatro colunas movidas pela Dolby Atmos.

A motherboard é colocada de forma a tornar mais fácil chegar à memória e aos compartimentos de armazenamento na parte de trás do dispositivo. Com ferramentas domésticas simples, podes remover facilmente os parafusos da parte inferior do chassis para acederes ao SSD NVMe super-rápido e à RAM de elevado desempenho de 3200MHz. Dispõe inclusivamente de um parafuso pop-open marcado que levanta um canto da placa base para facilitar a sua remoção.

Com o painel inferior removido, podes também ver a bateria de 76Wh, que é bastante substancial para um portátil deste tamanho. Podes também ver o módulo Wi-Fi 6, que tem o potencial de atingir velocidades gigabit ou superiores em redes compatíveis.

Uma Experiência Premium

Todos estes componentes de vanguarda colocam o G14 numa categoria própria para portáteis gaming compactos e premium. Os quatro altifalantes com tecnologia Dolby Atmos oferecem audição de som surround. Os altifalantes estão divididos entre dois tweeters virados para a frente que disparam som para cima e dois subwoofers na parte inferior do sistema que fazem ricochetear o som na superfície por baixo do mesmo.

O G14 vem configurado com um ecrã Full HD de 120Hz com suporte à tecnologia Adaptive Sync que torna a jogabilidade suave, mesmo quando as velocidades de frames variam com o tempo, e dispõe da Validação Pantone que garante cores precisas.

Ecrãs portáteis mais pequenos não estão normalmente disponíveis com velocidades de atualização tão altas, mas a velocidade e a precisão são tão importantes para os jogadores que trabalhámos com um dos nossos fornecedores de painéis para criar este ecrã de 120Hz, com 14”, apenas para o G14.

A Revolução G14

ZephyrusG14_animemask_teardown

A nossa abordagem personalizada ao design de portáteis, desde a aparência externa até ao arrefecimento e componentes, é o que nos permite criar dispositivos únicos como o Zephyrus G14. Estamos constantemente a melhorar os nossos designs para equilibrar perfeitamente a potência, a acústica e a conveniência quotidiana. Desta forma, criamos dispositivos que permitem trabalhar e jogar de forma mais agradável e tornam o teu dia-a-dia mais fácil.

Com apenas 14" e um corpo de 1.6kg, o Zephyrus G14 é um portátil gaming impressionantemente portátil, concebido para te permitir relaxar e desfrutar de jogos, streaming e entretenimento onde quer que vás. Para atingir esse objetivo, cada peça deste portátil, de cima a baixo, foi cuidadosamente considerada para maximizar a sua eficácia. O resultado de todo este trabalho é um dos laptops gaming mais aclamados pelos críticos em 2020. Ele redefine o que pode ser um portátil gaming ultrafino de 14".
