[機殼] 前面板及風扇連接說明

以下內容提供風扇和前面板連接至主機板相關說明。為了確保您的機箱前面板（FIO）的最佳性能和風扇冷卻效率，建議您於安裝前可先參考此份文件中的相關資訊。

若需要更多詳細資訊，請參閱產品使用手冊。



前面板連接

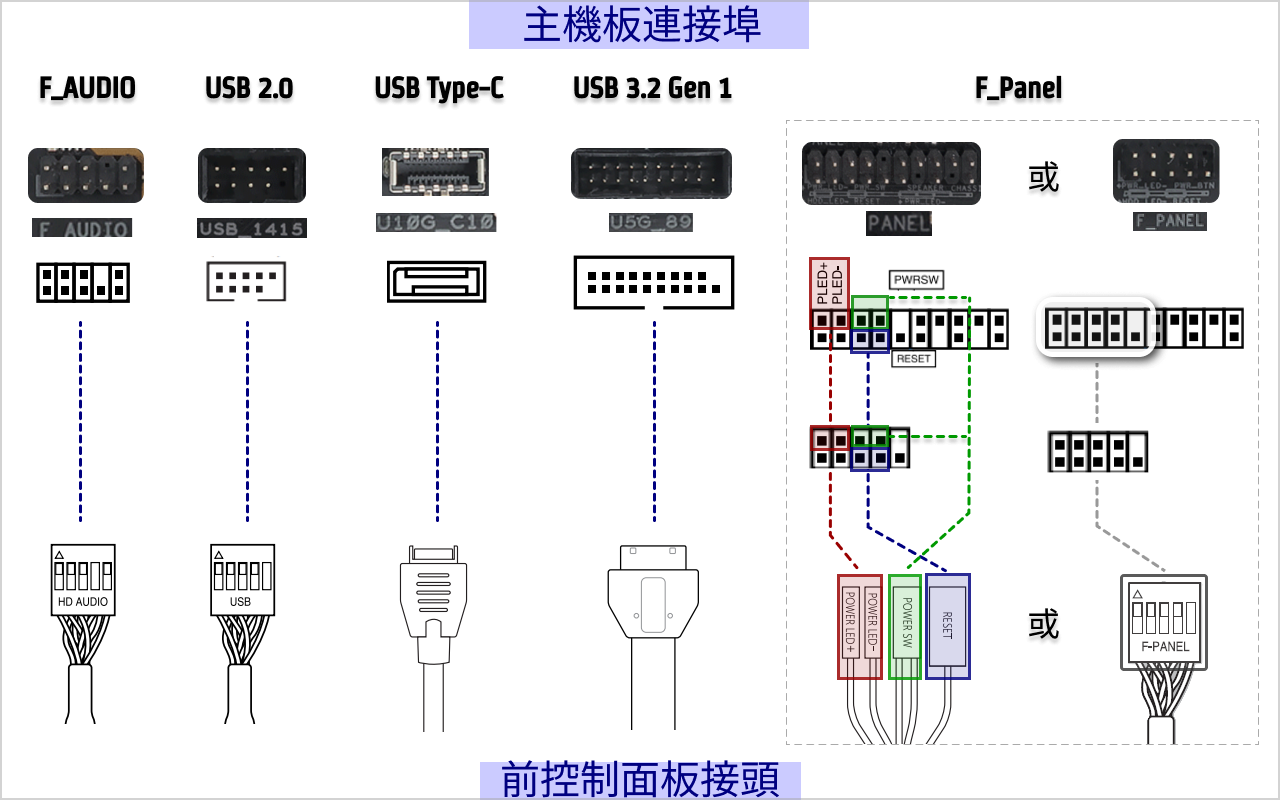

前面板各線材連接時需要對應的主機板連接埠如下圖

注意: 下圖以華碩主機板為例，實際連接埠外觀或圖示可能依不同製造商及產品型號有所差異，建議您安裝前應參閱主機板使用手冊確認相關資訊。





風扇連接

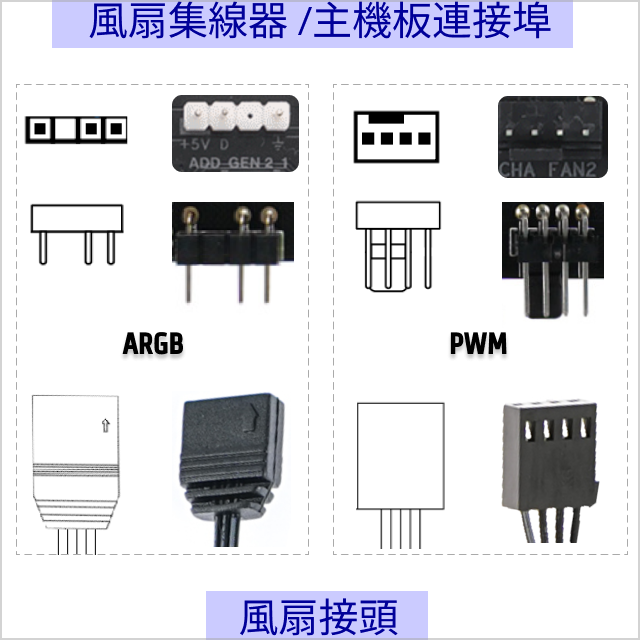

風扇接頭及其對應的主機板/風扇集線器連接埠如下圖所示



-若您搭配風扇集線器使用，請優先連接集線器上的 FAN1 連接埠。



下方圖片以華碩機殼 GR701及風扇集線器 TFH-01 為例標示優先連接埠(FAN1) 位置。

注意: 實際優先連接埠位可能因不同廠商及型號有所差異，安裝請先參考機殼或集線器產品使用手冊相關說明。


GR701




TFH-01




-若您使用風扇分接線連接風扇，請優先連接分接線上的第一個分接頭

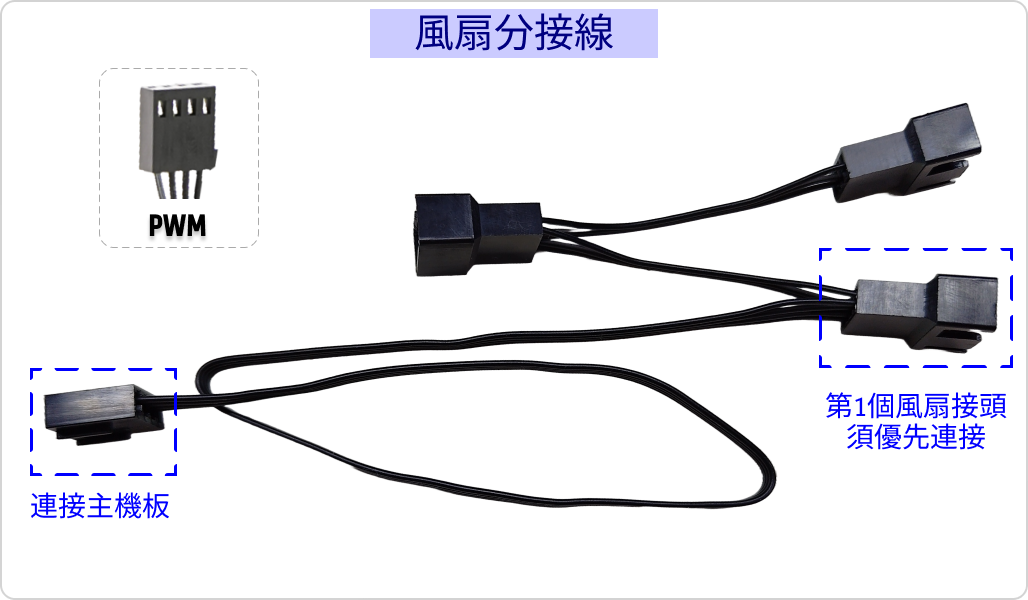

下圖以1 對3 PWM風扇連接線為例，標示優先連接的接頭。

注意：線材外觀可能依產品製造商及型號有所差異。使用風扇分接線時，所有風扇將同步第一個接頭所連接的風扇轉速。


若您需要更多資訊，請至華碩產品頁面或服務與支援頁面。
