[Desktop-Chassis] Anleitung zum Auseinander- und Zusammenbauen des ROG Z11 Extension Hub

Hinweis
1. Bitte tragen Sie Handschuhe, um Ihre Hände beim Auseinander- und Zusammenbauen zu schützen, und achten Sie auf die Ecken der Teile, um Kratzer zu vermeiden.
2. Wenn das Seitenteil aus Glas besteht, behandeln Sie es bitte vorsichtig beim Auseinandernehmen des Seitenteils des Gehäuses, um Kollisionen/Fall/Stress zu vermeiden.
3. Legen Sie beim Auseinandernehmen das Gehäuse flach auf eine ebene Fläche, um zu verhindern, dass das Seitenteil während des Auseinander- und Zusammenbaus herunterfällt.
4. Bitte sortieren Sie die relevanten Kabel während des Zusammenbaus, um Beschädigungen der Kabel während des Zusammenbauvorgangs zu vermeiden.

Vorbereitung
Phillips-Schraubendreher PH2

Schritt 1. Drücken Sie den Clip am Verschluss des oberen Deckels und heben Sie ihn an, um ihn zu entfernen.

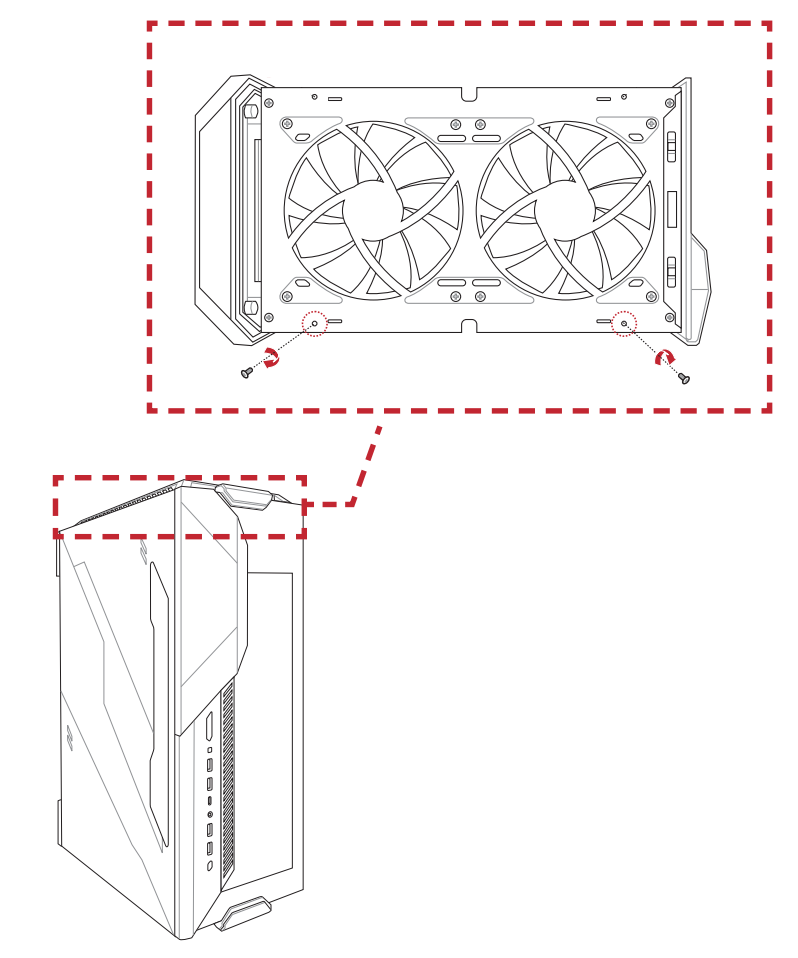

Schritt 2. Schrauben Sie die 2 Schrauben in den roten Kreisen heraus.

Schritt 3. Heben Sie das linke Panel an.

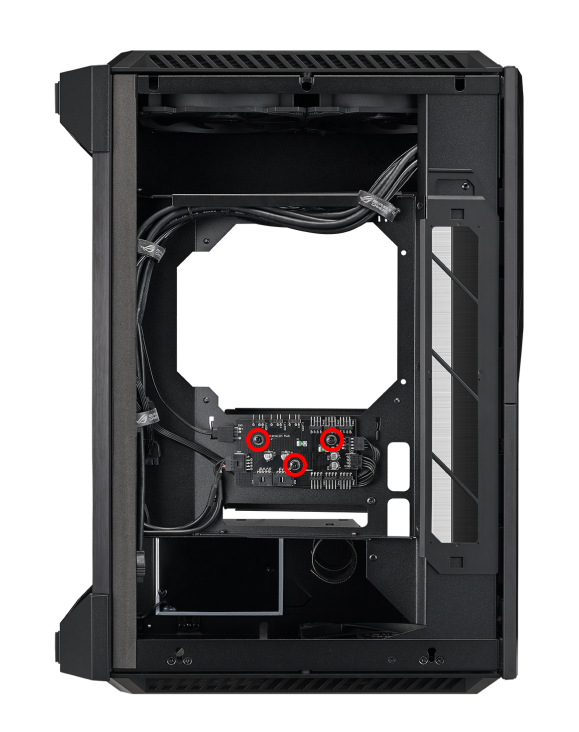

Schritt 4. Schrauben Sie die 3 Schrauben am Erweiterungshub ab.

Schritt 5. Entfernen des Erweiterungshubs abgeschlossen.

Besuchen Sie die offizielle ASUS-Website, um mehr über ROG Z11 zu erfahren https://rog.asus.com/cases/rog-z11-model/
