Quelle est la meilleure solution de refroidissement du slot M.2 ? ROG vous en propose 4 !

Jan 13, 2017 Written by:ROG Article

Avec chaque génération de carte mère, ROG repousse les frontières des performances et de l'innovation. Les dernières cartes mères Z270 ne font pas exception, et il semblerait que la présence de deux slots M.2 soit devenue la norme. Les utilisateurs aguerris aspirant généralement à plus de vitesse, l’ajout de SSD PCIe M.2 (les concurrents des SSD SATA de 2,5 pouces), jusqu'à quatre fois plus rapides, est indispensable. Mais vu qu'on parle d'utilisateurs aguerris, un seul SSD ne suffira probablement pas pour mettre à la fois l'OS et tous leurs jeux et leurs programmes. Certains voudront passer à deux slots M.2, rien que pour la vitesse qu'il est possible d'atteindre avec deux SSD PCIe en RAID 0. D'autres utilisent probablement des SSD M.2 pour des raisons purement esthétiques ou pour des questions de place dans le châssis, car ce mode de stockage ne requiert pas de câble pour l'alimentation ou le transfert de données, et les SSD M.2 ne prennent que peu d'espace. Quelle qu'en soit la raison, les deux slots M.2 en raviront plus d'un. Nous avons donc les performances, mais où est l'innovation ?

Slot M.2 4 solutions

Refroidissement liquide

Eh bien il se trouve que ROG propose non pas une, mais quatre innovations pour le refroidissement M.2. Chacune de ces solutions est une exclusivité ASUS. Comme les SSD M.2 voient leur débit et leur capacité de stockage augmenter, il est tout naturel qu'ils chauffent plus. Les ingénieurs ROG y ont réfléchi et la première solution qui leur est venue peut sembler un peu extrême, mais à quoi vous attendiez vous d'autre avec une ROG Maximus IX Extreme ? Cette carte mère a été créée pour le refroidissement liquide et est la première à intégrer un monobloc qui refroidit non seulement le processeur et les VRM, mais également le SSD M.2 ! Une section séparée en bas (justement nommée  ''Extreme') permet d'utiliser le refroidissement liquide pour refroidir le M.2. Oui, vous avez bien lu. Des quatre solutions c'est la plus extrême. La température du contrôleur SSD peut ainsi descendre jusqu'à 42,8°C et peut soutenir une charge complète pendant une durée prolongée sans problème de throttling.

Les quatre solutions ont été testées avec des performances à 3 % de leur maximum (avec un Samsung 950 Pro de 512 Go), et elles parviennent à tenir sous pleine charge pendant 350 secondes au moins sans throttling. Lors de tests aussi exigeants, le SSD ne tient pas plus de quelques secondes sans refroidissement.

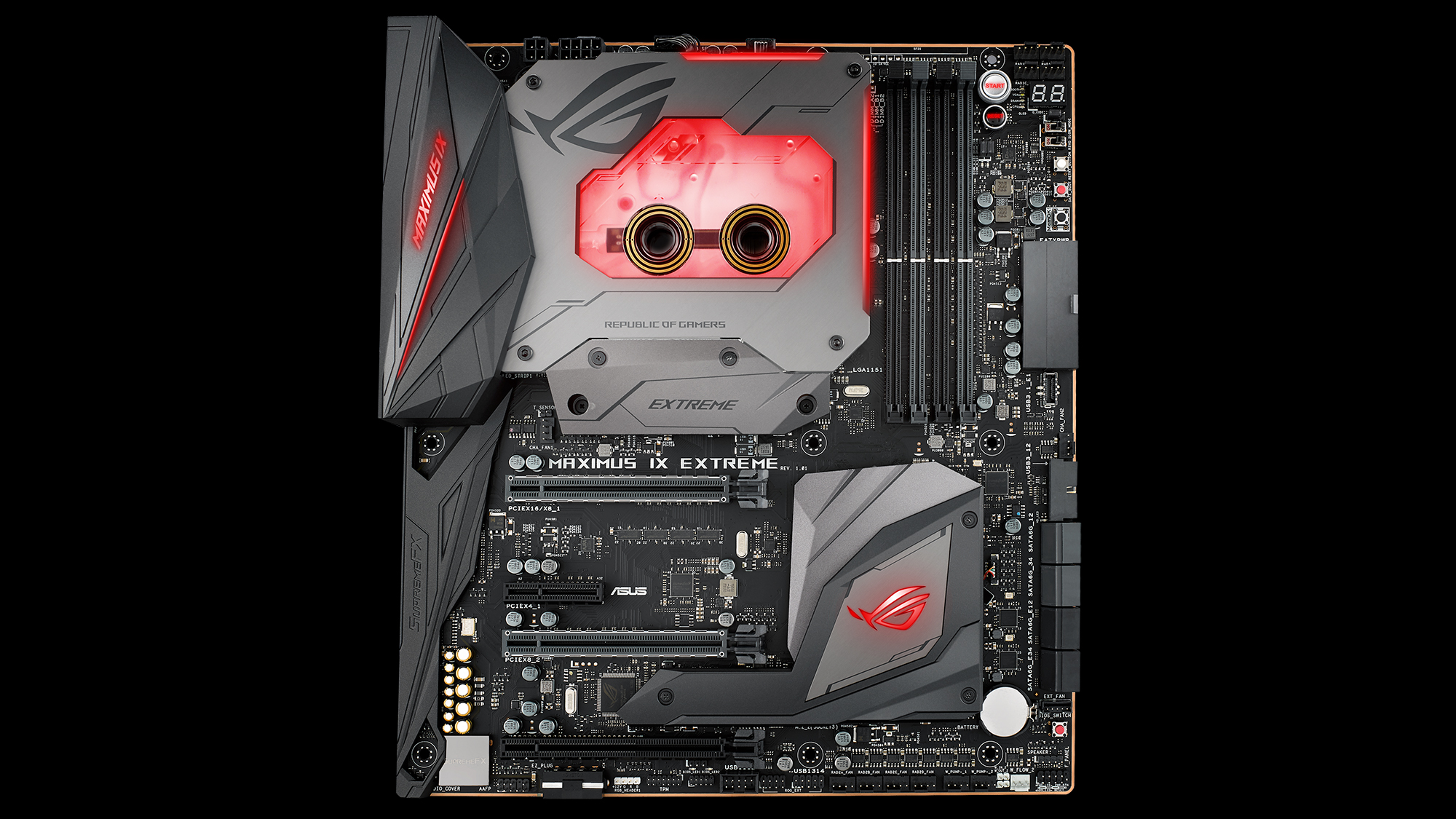

Carte mère Maximus-IX-Extreme

DIMM.2 + refroidissement de la mémoire

Sur la Maximus IX Apex, la deuxième solution consiste en une carte fille avec deux slots DIMM.2 pour ajouter jusqu'à deux SSD M.2. Elle s'insère dans un slot DDR4 modifié (évitez d'y mettre une barrette de mémoire) relié directement au PCH et situé à côté des véritables slots de mémoire DDR4. Le slot DIMM.2 est volontairement conçu pour être inversé afin d'éviter l'insertion accidentelle d'une barrette de mémoire DDR4.

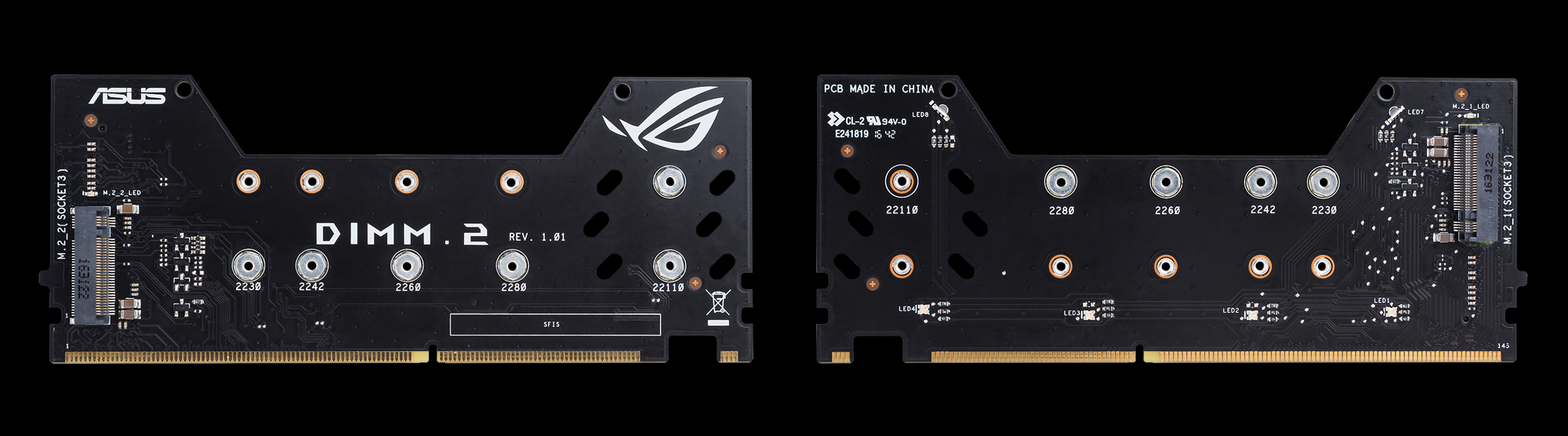

DIMM2 arrière et avant

Ce design permet d'installer de quoi refroidir la mémoire et de diriger le flux d'air directement vers le SSD M.2.

Apex-Dimm.2-2000X1200

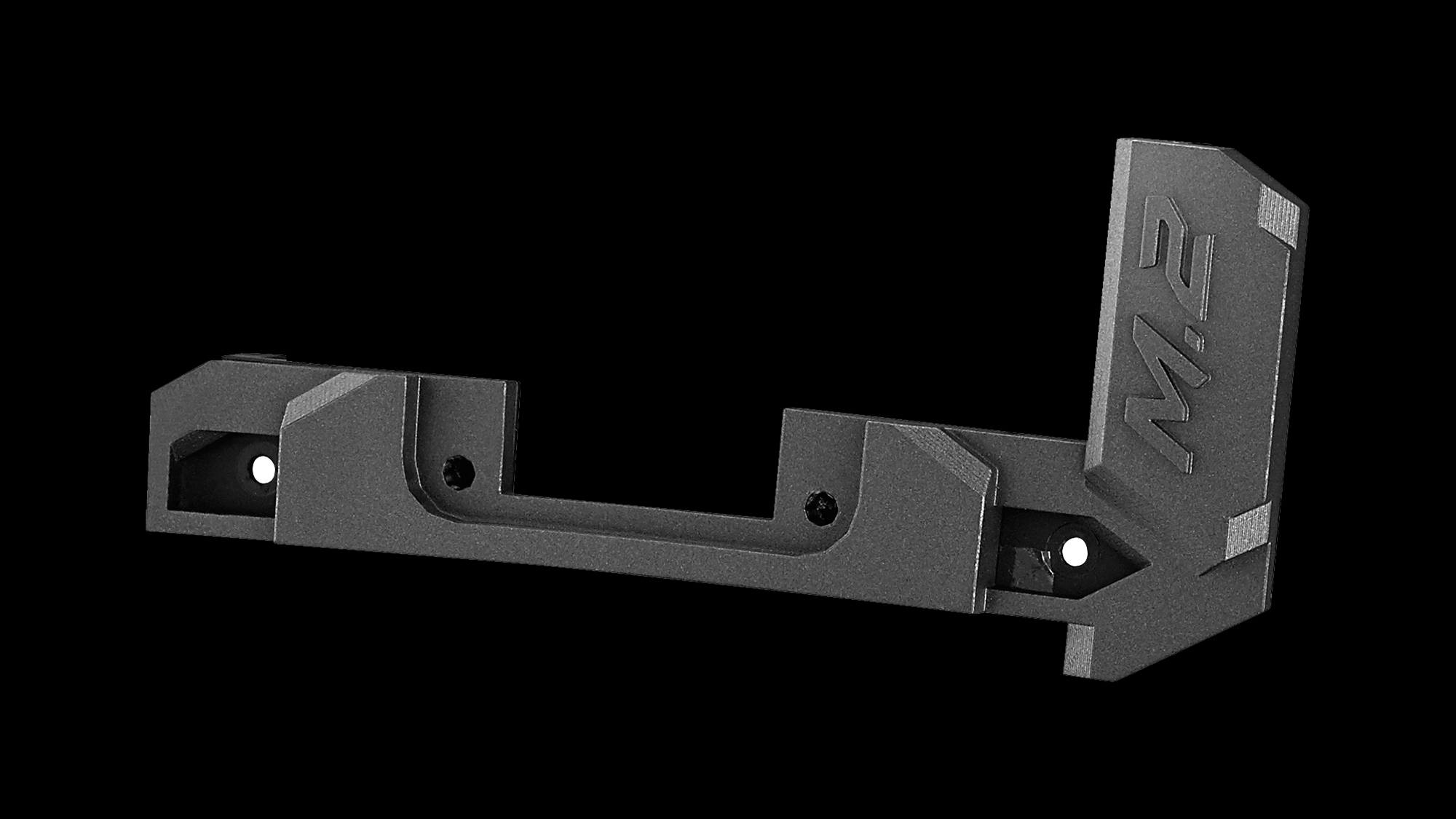

Support pour ventilateur M.2 imprimé en 3D

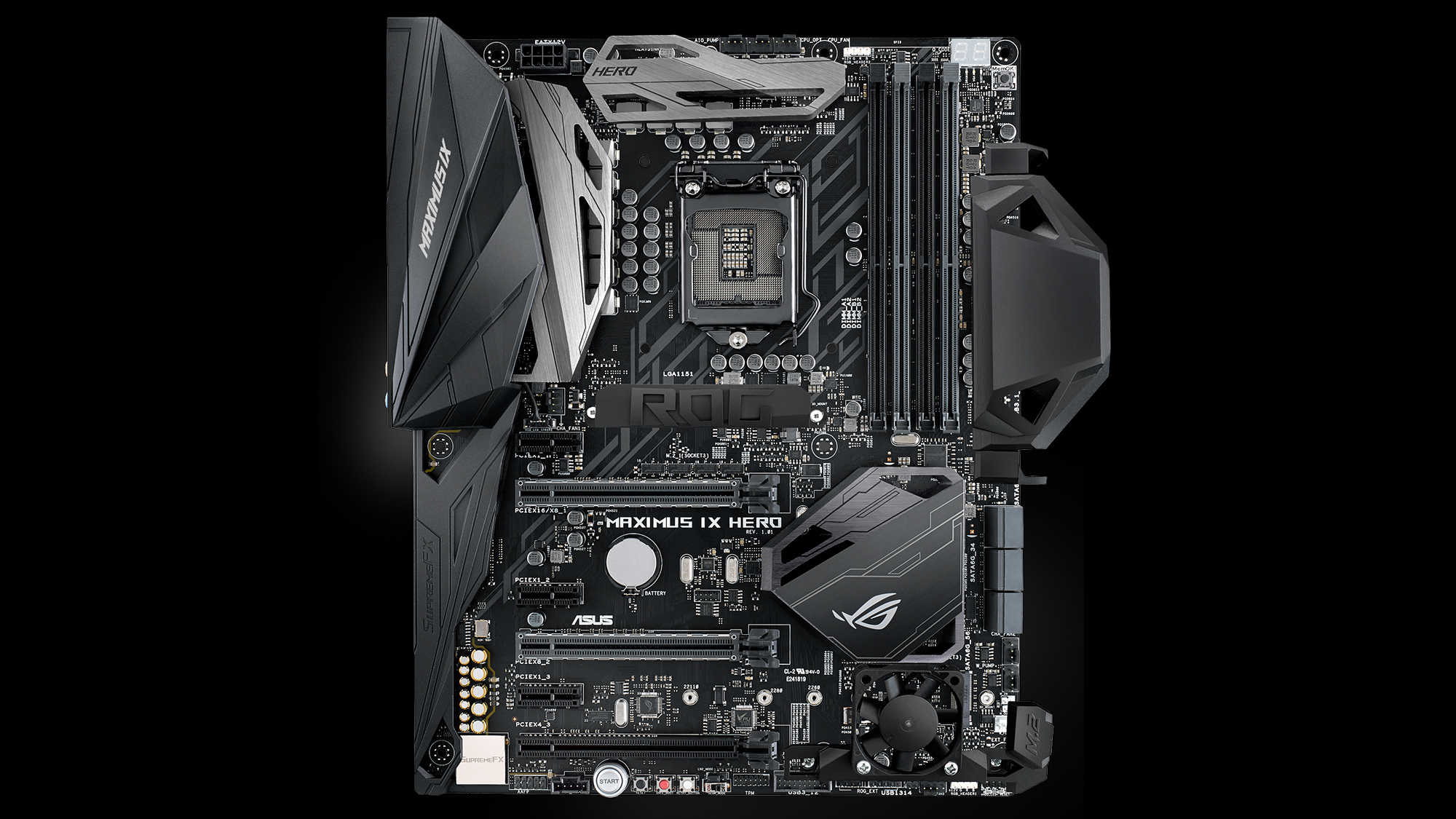

Les cartes mères ASUS et ROG comme la Maximus IX Hero permettent d'installer un support pour ventilateur M.2 imprimé en 3D. Tout ce que vous avez à faire, c'est de l'imprimer dans la couleur et le matériau de votre choix. Le design peut être téléchargé ici gratuitement. Découvrez-en plus sur les parties imprimées en 3D ou rejoignez la communauté pour discuter et échanger autour de vos designs !

Double-Decker

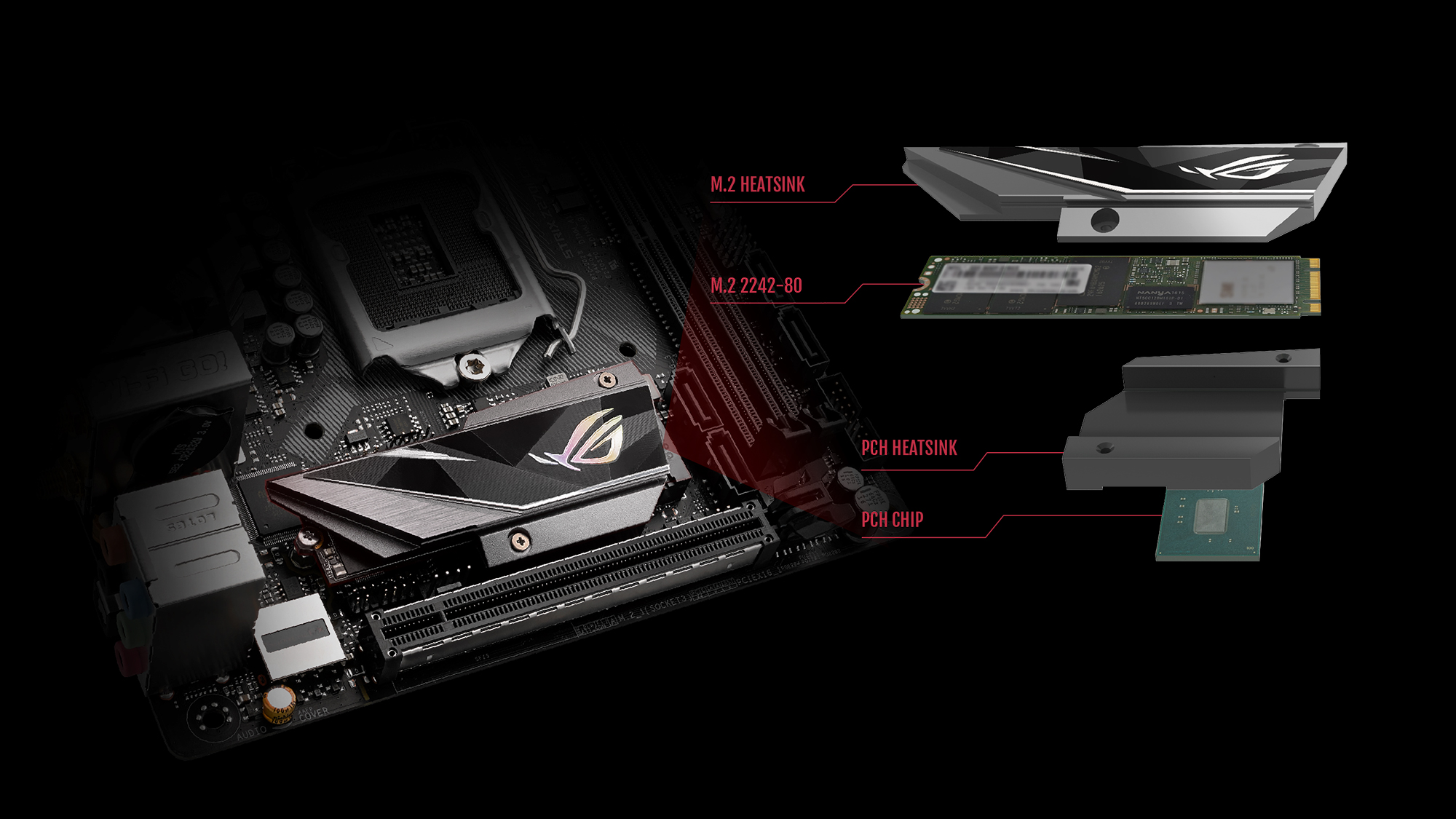

Enfin, nous avons la ROG Strix Z270I et son dissipateur thermique à deux étages. Cette carte mère mini-ITX introduit un nouveau mode de refroidissement pour refroidir le M.2 en combinant ce dissipateur avec celui du PCH. Innovant, ce design compact présente également une superbe finition. En lisant, vous devez vous dire : « mais il dissipe la chaleur à partir de deux endroits ? » Ne vous inquiétez pas, la section du milieu est isolée afin que la chaleur soit équitablement répartie.

Z270I-Double-Decker



Pour plus d'informations sur les dernières cartes mères Z270 (Kaby Lake), cliquez ici.
