Обзор материнских плат ROG с чипсетом Z490: платы серий ROG MAXIMUS XII и ROG STRIX помогут максимально раскрыть возможности новейших процессоров Intel Core 10-го поколения

Article Tags: Руководства

Флагманские процессоры Intel Core 10-го поколения насчитывают до 10 оптимизированных ядер, способных выполнять 20 вычислительных потоков одновременно. Кроме того, они могут похвастать рекордно высокой однопоточной производительностью. Благодаря возросшим вычислительным ресурсам они превосходно подходят для игр, стриминга и создания мультимедийного контента. Инженеры Republic of Gamers разработали целую серию материнских плат с чипсетом Intel Z490, которые помогут в полной мере раскрыть потенциал этих процессоров.

feature-large



В полном вооружении и максимальной боеготовности

«Высокооктановым» ядрам процессоров Core 10-го поколения требуется соответствующее электропитание. В новый разъем LGA 1200 устанавливаются чипы с термопакетом до 125 Вт, поэтому система питания новых плат ASUS серии Z490 рассчитана именно на такие нагрузки. Сам чипсет Z490 поддерживает передовые интерфейсы, включая встроенный адаптер Wi-Fi и множество портов USB 3.2 Gen2. Во всей линейке новых материнских плат есть поддержка памяти Optane и RAID-массивов на базе накопителей, подключенных к чипсету.

Материнские платы ASUS всегда оснащались высококачественными системами питания и памяти, и в новом поколении на обоих фронтах есть существенные улучшения. Стабилизатор напряжения стал мощнее, чтобы гарантировать непрерывную подачу необходимого объема электроэнергии, а для подключения к блоку питания почти на всех новых моделях имеются два дополнительных разъема ProCool с полнотелыми контактами.

Также поднялась планка частоты для оперативной памяти. На моделях ROG Maximus XII реализована эксклюзивная технология OptiMem III, подразумевающая оптимизированную разводку слотов с целью улучшенной передачи сигнала. С практической точки зрения это значит, что оверклокеры получают расширенную совместимость с высокочастотными модулями – 5000 МГц и даже выше на определенных моделях. Многие сборщики компьютеров предпочитают сегодня применять двухкомпонентные комплекты памяти, фокусируясь на скорости, а не на объеме, поэтому во всех платах ASUS с чипсетом Z490 применяется топология последовательного подключения слотов DIMM, которая увеличивает частотный потенциал при наличии лишь одного модуля в каждом канале.

CPU

Оверклокинг вовсе не обязательно должен включать в себя частые перезагрузки или математические расчеты. Эксклюзивная технология AI Overclocking окажет помощь в разгоне процессора до его предела, и для этого достаточно лишь одного нажатия на кнопку. При наличии совместимой материнской платы специальный алгоритм определяет качество конкретного чипа и предсказывает оптимальные именно для него настройки частоты и напряжения. За температурой, скоростью вращения вентиляторов и уровнем энергопотребления следит специальный аппаратно-программный комплекс, чтобы обеспечить достаточное охлаждение под высокими нагрузками. Кроме того, технология AI Overclocking способна вносить изменения в настройки с течением времени путем постоянного обучения и таким образом адаптировать компьютер к сезонным изменениям в окружающей температуре или возможному ухудшению эффективности охлаждения, например в результате накопления пыли.

Также материнские платы ASUS поддерживают функцию пятисторонней оптимизации, в которую входит технология автоматического разгона. Частоты и напряжения повышаются с небольшим шагом, пока не будет достигнут их максимально стабильный уровень, что проверяется с помощью стресс-теста. Во время данной процедуры можно задать оптимальную скорость вращения вентиляторов.



Шаг в будущее систем регулировки вентиляторов

Мощному компьютеру требуется надлежащее охлаждение. Постоянно растущее число вычислительных ядер, работающих на все более высоких частотах, зачастую становится проблемой на пути к сборке тихой системы. Чтобы помочь в ее решении, была разработана технология интеллектуального охлаждения AI Cooling, работающая на базе регулировочной системы Q-Fan. Она активируется, когда процессор находится под постоянной нагрузкой. В этот момент вентиляторы замедляются, чтобы уменьшить уровень шума, но без повышения температуры. Технология AI Cooling реализована в материнских платах серий ROG и ROG Strix.

fan

Все материнские платы ASUS c чипсетом Z490 предлагают множество разъемов для подключения вентиляторов и систем водяного охлаждения. Даже самые доступные по цене модели наделены пятью такими разъемами, а у более продвинутых их еще больше. Для пользовательского удобства большинство плат поддерживают автоматическое определение типа регулировки подключенного вентилятора (ШИМ или изменение напряжения питания). Если же вам нужны разъемы для СВО, включая разъем для необслуживаемой СВО, радиатора, датчиков скорости и температуры охладителя, то и такая модель в линейке новых материнских плат ASUS найдется.



Быть на связи

Все платы ASUS серии Z490 доверху оснащены всевозможными периферийными и сетевыми интерфейсами. Для большинства моделей базовой скоростью Ethernet-контроллера является 2,5 Гбит/с, а на некоторых флагманских имеются порты 10G или 5G Ethernet – чтобы передавать огромные объемы данных с молниеносной скоростью. Некоторые платы также поддерживают беспроводной интерфейс Wi-Fi, используя встроенный в чипсет Z490 модуль Intel CNVi, и дополняют его периферийным беспроводным интерфейсом Bluetooth 5.1. У плат без Wi-Fi, как правило, имеется слот M.2 с ключом E-Key, предназначенный специально для установки опционального модуля Wi-Fi, когда тот понадобится.

Геймеры, собирающие компьютер на базе материнской платы ROG Maximus XII или моделей серии ROG Strix, также получают в свое распоряжение функцию интеллектуального сетевого подключения AI Networking, основу которой составляет трафик-менеджер GameFirst VI. При ее активации начинает осуществляться анализ сетевого трафика с целью идентификации данных, принадлежащих популярным играм, и ускоренная их обработка. В результате снижаются лаги, даже когда на компьютере работают другие активно пользующиеся сетевым соединением приложения. Трафик-менеджер GameFirst VI позволяет пользователю выбирать между различными режимами, по-разному расставляющими приоритеты использования доступной пропускной способности.



Двигать данными

Чипсет Z490 предлагает еще больше портов USB 3.2 Gen2, чем его предшественники, и все они доступны у каждой из наших материнских плат серии Z490 наряду с портами USB 3.2 Gen1 и USB 2.0. Также почти у каждой модели имеются обратимые разъемы USB Type-C и фронтальные порты USB 3.2 Gen2. К этому изобилию добавлен приятный бонус. Почти каждая материнская плата ASUS серии Z490 наделена внутренним разъемом Thunderbolt для подключения внешней карты расширения Thunderbolt 3.

USB

Внутренний разъем Thunderbolt предназначен для карты ThunderboltEX 3-TR, созданной на базе контроллера нового поколения Intel Titan Ridge и предлагающей два порта Thunderbolt 3, выполненных в виде разъемов USB-C. Каждый порт поддерживает передачу данных на скорости до 40 Гбит/с и вывод видеосигнала по протоколу DisplayPort. Два разъема mini-DisplayPort позволяют подключить данный адаптер к видеокарте, а дополнительный разъем USB-C дает возможность подзаряжать совместимые устройства с мощностью до 100 Вт по стандарту USB Power Delivery.

Подборка внутренних интерфейсов также была улучшена. Твердотельные NVMe-накопители становятся все быстрее и дешевле, быстро заменяя собой SATA-аналоги в качестве нового стандарта. В современном компьютере в качестве системного диска, скорее всего, будет использоваться именно такой быстрый твердотельный накопитель, а многие пользователи рано или поздно добавят к нему и еще один. Вот почему все платы ASUS серии Z490 наделены как минимум двумя слотами M.2, работающими в режиме PCIe, а некоторые модели предлагают сразу четыре. Чтобы установленные в них накопители не страдали от перегрева, слоты M.2 снабжаются радиаторами.



От света к тьме – и все, что посередине

Современные компьютеры могут быть любого цвета радуги, а порой даже нескольких радуг одновременно – благодаря полноцветной светодиодной подсветке. Эта иллюминационная революция привела к развитию целой экосистемы светодиодных лент, светорассеивателей, вентиляторов с адресуемой подсветкой и прочих фотоноизлучающих аксессуаров. С другой стороны, гармоничное объединение их всех в единую цветовую схему может оказаться непростой задачей. Наше решение – технология Aura Sync, позволяющая посредством специального приложения буквально парой щелчков мыши синхронизировать подсветку всех Aura-совместимых компонентов и периферийных устройств.

AURA

Красочная светодиодная иллюминация будет везде, где есть платы ASUS серии Z490, в особенности модели серий ROG и ROG Strix, на которых имеется сразу несколько зон подсветки, некоторые под элегантными светорассеивателями, другие – с оригинальными конструктивными решениями, заставляющими свет преломляться необычным образом. Помимо встроенной иллюминации на каждой плате имеются разъемы для внешней подсветки, в том числе для адресуемой подсветки второго поколения, через которые осуществляется автоматическая идентификация подключенного устройства и индивидуальная регулировка работы каждого светодиода с минимальными задержками. Если же яркие огни будут мешать ночью или при просмотре фильма, их легко можно отключить.



Погружение в звуковую нирвану

Качественная аудиосистема позволяет получить максимальное удовольствие от прослушивания любимой музыки, а также добавляет увлекательности фильмам и играм. Кроме того, от нее зависит, насколько чисто будет звучать ваш голос во время деловой видеоконференции или в разгар виртуального сражения. Электромагнитное экранирование, отборные японские конденсаторы, независимая разводка основных аудиоканалов – аудиосистема материнских плат ASUS серии Z490 разработана с прицелом на обеспечение высокого качества звука как при его воспроизведении, так и при записи.

Материнские платы серий ROG и ROG Strix Z490 оснащены аудиосистемой SupremeFX на базе кодека S1220A с выделенными операционными усилителями. Она выдает очень чистый звук: соотношение сигнал/шум для аудиовыхода составляет 120 дБ, а для микрофонного входа – 113 дБ. За исключением сфокусированной на разгоне модели ROG Maximus XII Apex во всей линейке Maximus XII применяется цифроаналоговый преобразователь ESS Sabre и специальный усилитель для наушников, которые придутся по душе даже самым строгим аудиофилам.

audio

Эксклюзивное программное обеспечение Sonic Studio III погрузит вас в виртуальную пространственную аудиопанораму или добавит специальные аудиоэффекты на любом устройстве воспроизведения, будь то стандартные аналоговые наушники, USB-ЦАПы, VR-шлемы или даже Bluetooth-динамики. Пользуясь встроенным виртуальным микшером, можно легко перенаправлять аудиопотоки на разные устройства, что будет особенно полезно для стримеров и режиссеров-любителей. К некоторым материнским платам прилагается программное обеспечение DTS Sound Unbound, реализующее технологии виртуального пространственного звучания DTS:X и DTS Headphone:X. Они создают трехмерную аудиопанораму, в которой звуки проецируются сверху или снизу от пользователя, усиливая эффект погружения.



Максимальное внимание к деталям

Хорошие аппаратные характеристики, разумеется, важны, однако инженеры ASUS не останавливаются на них, а продумывают весь процесс сборки компьютера на базе каждой материнской платы. Огромную роль в этом играет программное обеспечение. Удобство настройки и оптимизации определяют, насколько приятные впечатления сложатся у пользователя от устройства. Если задать желаемые значения параметров компьютера оказывается проблематично или если случайно меняешь параметр, о котором имеешь смутное представление, эмоции могут оказаться весьма негативными. Вот почему платы ASUS отличаются тщательной проработанностью с точки зрения программной поддержки.

Интерфейс UEFI BIOS представлен в двух вариантах, упрощенном и расширенном, которые позволяют легко изменять параметры компьютера, пользуясь функцией поиска и списком внесенных изменений. Обновление прошивки также выполняется без каких-либо затруднений – благодаря утилите EZ Flash. Некоторые материнские платы поддерживают функцию BIOS FlashBack, с помощью которой можно обновить прошивку с USB-флешки, даже не устанавливая процессор.

z490-a

Все платы ASUS с чипсетами Z490 наделены защитой от всплесков напряжения и электростатических разрядов, а некоторые – дополнительной электрической и физической защитой для разъемов проводной сети (LANGuard). Основные слоты PCIe x16 почти на всех моделях могут похвастать технологией SafeSlot: они усилены металлическим каркасом и дополнительными точками пайки. Также почти у всех имеется предустановленная корпусная заглушка, которая не только красиво выглядит, но и избавляет пользователя от необходимости возиться с отдельной интерфейсной панелью при установке материнской платы в компьютерный корпус.



Встречаем участников

Линейку материнских плат ROG с чипсетом Z490 возглавляют четыре модели ROG Maximus XII, наделенные оверклокерскими функциями. Они предназначены для тех, кто желает пощупать каждую настройку и выжать каждый мегагерц из свежего процессора Intel. Серия ROG Strix, в свою очередь, порадует и продвинутых пользователей, и геймеров сбалансированным сочетанием функциональности и стильного дизайна. В ней представлены материнские платы разных форм-факторов, на основе которых можно собрать игровую конфигурацию на любой вкус.



Слава Республике геймеров!

Бренд Republic of Gamers («Республика геймеров») был создан в 2006 году с предельно четкой целью: выпускать передовые материнские платы для оверклокеров и требовательных энтузиастов, желающих добиться максимальной скорости от своих компьютеров. Каждый пользователь, думающий о приобретении флагманского процессора Intel Core 10-го поколения, наверняка уже предвкушает возможность его разгона на плате серии ROG.

Каждое поколение материнских плат ROG нумеруется, чтобы обозначить долгую традицию лидерства. Серия Z490 представляет собой уже 12-ю линейку Maximus для платформы Intel. Благодаря мощной системе питания, насчитывающей 16 силовых модулей, все платы Maximus XII готовы к разгону даже флагманских чипов Core i9. Силовые компоненты, слоты M.2, чипсет – все это снабжено большого размера радиаторами, чтобы исключить вероятность перегрева под продолжительными нагрузками. Эксклюзивная технология OptiMem III дает возможность разгонять до предела самые быстрые модули DDR4.

В серии Maximus XII реализовано множество средств разгона, как аппаратных, так и программных. Диагностический индикатор Q-Code, встроенные кнопки включения и перезагрузки, эксклюзивная технология интеллектуального оверклокинга AI Overclocking – все это позволяет ускорить процессор с минимальными усилиями. Чтобы удерживать температуру мощных компонентов на надлежащем уровне, у каждой модели имеется множество разъемов для подключения вентиляторов, а также систем водяного охлаждения. За вывод звука отвечает аудиосистема SupremeFX: кодек S1220, электромагнитное экранирование, раздельная разводка аудиоканалов в слоях печатной платы, двойной усилитель для наушников, отборные конденсаторы японской марки. Для повышения качества воспроизведения по аналоговым аудиовыходам у моделей Extreme, Formula и Hero применяется цифроаналоговый преобразователь ESS Sabre и дискретный усилитель для наушников производства Texas Instruments.

Возглавляет новую линейку плата Maximus XII Extreme с ее мощнейшей системой питания, массивными радиаторами и сетевыми контроллерами стандарта 10G Ethernet. За ней следует модель Formula, оптимизированная под водяное охлаждение. Maximus XII Apex предназначена для смелых оверклокеров, предпочитающих криогенный холод, а Maximus XII Hero предлагает большую часть разгонных технологий линейки Maximus XII в формате доступной по цене материнской платы для широкого круга энтузиастов.

  ROG Maximus XII Extreme ROG Maximus XII Apex ROG Maximus XII Formula ROG Maximus XII Hero (Wi-Fi)
Форм-фактор EATX ATX ATX ATX
Оперативная память 4 x DDR4, до 4800 МГц+ (разгон) 4 x DDR4, до 5000 МГц+ (разгон) 4 x DDR4, до 4800 МГц+ (разгон) 4 x DDR4, до 4800 МГц+ (разгон)
Графические конфигурации 2-way SLI, 3-way CrossFireX 2-way SLI, 3-way CrossFireX 2-way SLI, 3-way CrossFireX 2-way SLI, 3-way CrossFireX
PCIe 2 x16 @ x16, x8/x8
1 x4
2 x16 @ x16, x8/x8
1 x4
1 x1
3 x16
1 x1
3 x16
3 x1
M.2 4 x4 3 x4 3 x4 3 x4
SATA 8 8 6 6
Ethernet Marvell 10Gb
Intel 2.5Gb
Intel 2.5Gb Marvell 10Gb
Intel 2.5Gb
Marvell 5Gb
Intel 2.5Gb
Wi-Fi/Bluetooth Wi-Fi 6, Bluetooth 5.1 Wi-Fi 6, Bluetooth 5.1 Wi-Fi 6, Bluetooth 5.1 Optional
Звук

SupremeFX S1220

ЦАП ESS + операционный усилитель TI

SupremeFX S1220A

SupremeFX S1220

ЦАП ESS + операционный усилитель TI

SupremeFX S1220

ЦАП ESS + операционный усилитель TI

Thunderbolt 3 контроллер ThunderboltEX 3-TR 1 внутренний разъем 1 внутренний разъем 1 внутренний разъем
USB 3.2 Gen 2 1x USB 3.2 Gen 2x2 Type-C
1x Type-C
2x Type-A
2 фронтальных порта
1x Type-C
4x Type-A
1 фронтальный порт

1x Type-C
3x Type-A
1 фронтальный порт
1x Type-C
3x Type-A
1 фронтальный порт
Разъемы для светодиодных лент

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения





ROG Maximus XII Extreme: путь к величию

Модель Extreme – это вершина всей линейки материнских плат ASUS с чипсетом Z490. Именно ее следует в первую очередь рассматривать всем, кто желает использовать флагманский процессор, несколько видеокарт, большое число накопителей и периферийных устройств. У этой модели есть все, о чем только можно мечтать, а ее дизайн рассчитан на то, чтобы впечатлять с первого взгляда.

Все начинается с безупречной системы питания, включающей в себя 16 спаренных силовых модулей Infineon TDA21490, рассчитанных на ток до 90 А. Их дополняют сплавные дроссели MicroFine, обеспечивающие стабильную подачу электроэнергии процессору Intel Core 10-го поколения. Подключение к блоку питания, помимо основного разъема ATX, осуществляется по двум 8-контактным 12-вольтным разъемам ProCool.

ROG-Maximus-XII-Extreme---2D-1

Элементы системы питания и другие компоненты платы покрывает «броня» ROG Armor, которая не только стильно выглядит, но и играет важную роль в охлаждении устройства. Для передачи тепла массивным радиаторам применяются термопрокладки с высокой теплопроводностью. Также в распределении и рассеивании тепла участвуют большая тепловая трубка и интерфейсная панель, изготовленная из цельного алюминия. В средней части платы имеется алюминиевый радиатор для охлаждения твердотельных накопителей в паре слотов M.2.

Слоты памяти кажутся ничем не примечательными, однако при ближайшем рассмотрении все обстоит совсем иначе. На плате Extreme эксклюзивная технология оптимизированной разводки OptiMem III сочетается с топологией прямого подключения слотов, впервые применяемой инженерами ASUS именно в серии Z490. Такое решение было выбрано после исследования, показавшего, что сборщики современных компьютеров чаще всего предпочитают высокочастотные комплекты из двух модулей памяти, и такое подключение слотов DIMM обеспечивает лучшую целостность сигнала, позволяя выжать максимум из памяти DDR4.

Таким образом, новая топология слотов и технология OptiMem III – благо для оверклокеров. Целью инженеров было дать возможность использовать на данной плате частоту памяти в 4800 МГц как стандартную, а все, что выше, достижимо для исследователей разгонного потенциала компонентов. Кроме того, во внутренних тестах ASUS более 80% комплектов весьма быстрых DDR4-4600 работали на Maximus XII Extreme «из коробки». При заполнении всех четырех слотов комплектом высокой емкости латентность можно было уменьшить до CL16. В общем, в том, что касается организации оперативной памяти, данная плата сможет удовлетворить потребности любого пользователя.

Среди инструментария оверклокера, доступного на плате Extreme, имеются встроенный светодиодный индикатор POST-кодов, кнопка включения, две кнопки перезагрузки (с предыдущими или безопасными настройками), три DIP-переключателя для выбора режима загрузки, набор контактных площадок для измерения напряжения (ProbeIt), а также кнопка FlexKey, которую можно запрограммировать на включение/выключение подсветки Aura, загрузку с переходом в интерфейс UEFI BIOS или загрузку с безопасными настройками. Для организации воздушного или водяного охлаждения предлагается множество вентиляторных разъемов, а включенный в комплект поставки контроллер Fan Extension Card II увеличивает их число еще больше. Также имеются разъемы для систем водяного охлаждения, в том числе для мониторинга скорости и температуры охладителя.

ROG-Maximus-XII-Extreme---WIFI

Большинство оверклокеров любят сами рулить процессом разгона, и для них предлагаются максимально детализированные настройки. Однако если вы желаете лишь быстро задать базовый уровень скорости, эксклюзивная технология AI Overclocking, доступная с платами серии ROG, сумеет найти правильное сочетание множителей частоты и напряжения для конкретного чипа, чтобы тот работал быстро и стабильно. Она представляет собой максимально простой и не требующий усилий способ получить дополнительный прирост производительности в играх и многопоточных приложениях.

Для создания скоростной и объемной подсистемы хранения данных плата Extreme предлагает четыре слота M.2, два из которых располагаются в средней ее части под основной «броней», а пара других – на эксклюзивном адаптере DIMM.2 с радиаторами, предотвращающими перегрев и падение производительности установленных с его помощью устройств. Широкая поддержка RAID-массивов позволяет объединять накопители с целью увеличения скорости обмена данными. Для подключения жестких дисков имеется восемь портов SATA.

Для периферийных устройств предлагается множество USB-портов, включая USB 3.2 Gen2x2 Type-C с пропускной способностью 20 Гбит/с и три порта USB 3.2 Gen2 (один Type-C и два Type-A) с пропускной способностью 10 Гбит/с. Также имеется пара фронтальных портов USB 3.2 Gen 2 Type-C – для подключения к соответствующему компьютерному корпусу, а в комплект поставки входит эксклюзивный контроллер ThunderboltEX 3-TR, который пригодится для профессиональных задач.

В полном соответствии со своей общей концепцией, Extreme предлагает самые передовые сетевые контроллеры, доступные на данный момент: Intel I225-V обеспечивает базовое проводное подключение к сети по стандарту 2.5G Ethernet, а чип Aquantia (10G Ethernet) способен передавать данные со скоростью на порядок выше, чем старые добрые контроллеры Gigabit Ethernet. Для тех, кто предпочитает обходиться без проводов, доступны интерфейсы Wi-Fi 6 и Bluetooth® 5.1.

Скрытно-серое оформление модели Extreme будет выглядеть стильно даже до того, как вы включите ее в общую систему подсветки с помощью технологии Aura Sync. Помимо пары стандартных разъемов для подключения подсветки, на плате имеются два разъема для адресуемой подсветки второго поколения с гибкой регулировкой работы каждого отдельного светодиода. Для облегчения процесса настройки разъемы поддерживают функцию автоматического определения возможностей подключенного к ним совместимого устройства. Кстати, аудиоразъемы платы также снабжены цветными светодиодами, которые облегчают их идентификацию.



ROG Maximus XII Apex: хищник оверклокинговых джунглей

Каждая материнская плата, выходящая под знаменем ROG, подходит для оверклокинга, однако именно у модели Maximus XII Apex сама цель существования – разгон процессора Intel Core 10-го поколения и памяти DDR4 до последнего мегагерца. Если вы чувствуете, что в ваших жилах течет жидкий азот или гелий, она готова помочь вам возглавить списки оверклокеров-рекордсменов. Прошлые версии Apex в руках элитных оверклокеров со всего мира сумели побить множество рекордов, и это наследие было перенесено на платформу Z490.

MAXIMUS-XII-APEX_2D

Путь к высшим достижениям начинается с основ: Maximus XII Apex наделена такой же оптимизированной под оверклокинг шестислойной печатной платой с 16-фазной системой питания со спаренными силовыми модулями, что и модель Maximus XII Extreme. На силовых элементах находится огромный радиатор, поэтому их температура будет низкой даже во время экстремального разгона процессора Intel Core 10-го поколения – за пределами того, что достижимо с воздушными или водяными кулерами. Чтобы процессор не испытывал недостатка в электроэнергии, помимо стандартного 24-контактного ATX-разъема имеется пара восьмиконтактных разъемов дополнительного питания. Они расположены в левом верхнем углу.

Максимальный разгон процессора – не все, для чего предназначена плата Apex. Обратите внимание на два слота DIMM: двухканальная архитектура, последовательное подключение друг к другу. Наши инженеры поместили эти слоты как можно ближе к процессору, тем самым уменьшив длину соединительных линий, и это способствует достижению рекордных частот с модулями DDR4 – до 5000 МГц и выше. Такая конструкция подсистемы памяти получила название OptiMem III. Дополненная множеством настроек, доступных в прошивке материнской платы, она предоставляет все необходимое для того, чтобы извлечь из модулей памяти больше, чем прописано в их номинале.

MAXIMUS-XII-APEX_3D_1

Для экстремального разгона, как правило, используются специальные системы охлаждения, и поэтому Apex предлагает полноценный комплект разъемов как для обычных, так и для высокоамперных вентиляторов, а также разъемы для систем водяного охлаждения и различных сенсоров. Отдельные вентиляторные разъемы работают только на полную мощность, чтобы эффективно убирать пар от стаканов с жидким азотом, а система обнаружения конденсата даст вам знать о том, что рекордному результату может помешать короткое замыкание из-за избытка влаги.

Вдоль правой границы платы располагаются контактные площадки ProbeIt для измерения напряжения. Рядом с ними – четыре DIP-переключателя для управления процедурой загрузки. В число встроенных элементов управления также входит дисплей POST-кодов, кнопка включения и перепрограммируемая кнопка FlexKey. Если вы нацелены на высшие места в оверклокерских чартах, Maximus XII Apex – ваш путь к успеху!



Maximus XII Formula: вода – источник жизни

Если в компьютере вашей мечты водяное охлаждение применяется для как можно большего числа компонентов, то плата Maximus XII Formula будет для него идеальной основой. На ее силовых элементах располагается ватерблок CrossChill, разработанный в сотрудничестве с известной фирмой EK Water Blocks. Если вы хотите, чтобы система питания оставалась холодной в любой ситуации, лучшего средства, чем охладитель, курсирующий сквозь ватерблок CrossChill трудно отыскать.

MAXIMUS-XII-FORMULA_2D_AURA

Гибридный радиатор CrossChill EK III придает плате Formula строгий внешний вид, на который нельзя не обратить внимание. Впрочем, он служит не только эстетическим целям. Это один из самых эффективных радиаторов для системы питания, когда-либо использовавшийся на материнских платах ASUS. По сравнению с традиционным воздушным охлаждением он может обеспечить снижение температуры на целых 50°С! Эффективность и простота – визитная карточка Formula. Предустановленный ватерблок снабжен стандартными фитингами, поэтому он легко включается в контур системы водяного охлаждения, которую вы, возможно захотите развернуть, чтобы раскрыть весь потенциал 10-ядерного чипа Core i9 с помощью разгона.

Резервуарам и радиаторам, через которые течет охладитель, все равно требуются вентиляторы, и Formula предлагает множество датчиков и разъемов, с помощью которых можно реализовать практически любое сочетание водяного и воздушного охлаждения. Помимо специальных разъемов для СВО, здесь имеется семь вентиляторных разъемов, два из которых поддерживают высокоамперные модели.

MAXIMUS-XII-FORMULA_3D_2

В правом верхнем углу расположен дисплей POST-кодов в сочетании с кнопками включения и перезагрузки. С их помощью можно легко протестировать систему перед тем, как закрыть корпус. Два слота M.2 находятся под радиаторами в передней части материнской платы, в задней – еще один. Подключенные к ним устройства можно объединить в RAID-массив, чтобы еще больше увеличить скорость обмена данными.

Технические характеристики модели Formula выглядят очень соблазнительно: контроллеры 10G и 2.5G Ethernet, беспроводные адаптеры Wi-Fi 6 и Bluetooth 5.1, множество портов USB для подключения всевозможной периферии. Плата поддерживает технологии интеллектуального охлаждения (AI Cooling) и интеллектуального сетевого подключения (AI Networking) с трафик-менеджером GameFirst VI.



ROG Maximus XII Hero (Wi-Fi): чемпионом быть легко

Концепция ROG – предоставить требовательным сборщикам компьютеров все, что они только пожелают, а многие из них выше всего ценят баланс. Maximus XII Hero (Wi-Fi) предлагает все передовые функции, которые вы привыкли ожидать от продуктов под брендом ROG, в формате тщательно продуманной материнской платы, покрывающей все потребности современной высокопроизводительной игровой системы с добавлением капельки роскоши. По сравнению с суперкарами, возглавляющими семейство Maximus XII, эта модель является машиной на каждый день.

ROG-Maximus-XII-Hero---2D-1

В «версии Z490» модель Hero, как и ее предшественница, сочетает сбалансированные характеристики с конструктивными решениями, ориентированными на процессоры Intel Core 10-го поколения. Под черного цвета радиатором с большой площадью теплорассеивания, огибающим с трех сторон процессорный разъем, находятся 14 спаренных силовых модулей. Под всеми тремя его частями пробегает большая тепловая трубка, способствующая равномерному распределению тепла.

Для NVMe-накопителей на плате Hero имеется три слота, каждый – с отдельным радиатором. Также в наличии индикатор POST-кодов, кнопка включения, перепрограммируемая кнопка FlexKey и полноценный комплект разъемов для вентиляторов и систем водяного охлаждения. Порт 5G Ethernet готов передавать данные по проводной сети на скорости существенно выше обычной, а дополнительные возможности по связи с внешним миром предоставляют беспроводной адаптер Intel Wi-Fi 6 и порт Gigabit Ethernet.

ROG-Maximus-XII-Hero---WIFI

Стремление к балансу в строении модели Hero не означает игнорирование возможностей разгона. Наоборот, с этой платой не составляет труда выжать максимум скорости из любых компонентов. Технология AI Overclocking сможет выявить наилучшие настройки частоты и напряжения для процессора Intel Core 10-го поколения после одного нажатия на кнопку, а технология OptiMem III вовлекает в разгонную карусель модули памяти с частотой 4800 МГц. При этом компьютер будет оставаться холодным и тихим благодаря интеллектуальному охлаждению AI Cooling. Еще одна интеллектуальная технология – AI Networking – обеспечит ускоренное прохождение игровых данных по сети.

Не ошибиться в вопросах стиля – пожалуй, самый сложный момент при проектировании компьютера мечты. Материнская плата Hero гармонично вписывает привлекательную полноцветную подсветку в общее свое оформление, выполненное в скрытных черных тонах, однако вы можете раскрасить ее по своему вкусу, воспользовавшись разъемами для подключения внешней адресуемой подсветки второго поколения и технологией синхронизации визуальных эффектов Aura Sync. Каким бы ни было ваше представление о высокопроизводительном игровом компьютере, материнская плата ROG Maximus XII Hero поможет сделать этот образ реальностью.



Серия ROG Strix: элитные возможности для компьютеров среднего класса

Материнские платы Maximus XII формируют собой верхний эшелон линейки продуктов ASUS на базе чипсета Z490. Они полностью используют всю площадь, предоставляемую крупным форм-фактором (ATX и больше), чтобы вместить максимальное число силовых модулей, портов, контроллеров и радиаторов. В моделях серии ROG Strix также чувствуется здоровый максимализм, однако они являются более доступными по цене и предназначены для игровых компьютеров среднего уровня.

Технология AI Overclocking дает возможность легко выводить процессор за пределы его номинальной скорости, а система AI Cooling автоматически найдет баланс между эффективностью охлаждения и уровнем шума от вентиляторов. Технология интеллектуального сетевого подключения AI Networking с трафик-менеджером GameFirst VI поможет снизить пинг, даже когда в фоновом режиме идет скачивание больших файлов. На некоторых платах ROG Strix реализована аудиосистема SupremeFX с двойным усилителем, поддерживающим наушники с разным уровнем импеданса, и технологией виртуального пространственного звука DTS Sound Unbound. Музыка будет звучать так, как задумано ее авторами, а в играх вы сможете точно определять положение каждого соперника по издаваемому им шуму.

  Strix Z490-E Gaming Strix Z490-F Gaming Strix Z490-I Gaming Strix Z490-H Gaming Strix Z490-A Gaming Strix Z490-G Gaming (Wi-Fi)
Форм-фактор ATX ATX Mini-ITX ATX ATX microATX
Оперативная память 4 x DDR4 up to 4600+ (OC) 4 x DDR4 up to 4600+ (OC) 2 x DDR4 up to 4800+ (OC) 4 x DDR4 up to 4600+ (OC) 4 x DDR4 up to 4600+ (OC) 4 x DDR4 up to 4600+ (OC)
Графические конфигурации 2-way SLI, 3-way CrossFireX 2-way SLI, 3-way CrossFireX N/A 2-way CrossFireX 2-way CrossFireX 2-way CrossFireX
Слоты PCIe 3 x16
3 x1
3 x16
3 x1
1 x16 3 x16
1 x4
1 x1
3 x16
1 x4
1 x1
2 x16
1 x1
M.2 2 PCIe x4 2 PCIe x4 2 PCIe x4 2 PCIe x4 2 PCIe x4 2 PCIe x4
SATA 6 6 4 6 6 6
Ethernet Intel 2.5Gb Intel 1Gb Intel 2.5Gb Intel 2.5Gb Intel 2.5Gb Intel 2.5Gb
WiFi Wi-Fi 6, Bluetooth 5.1 Опция Wi-Fi 6, Bluetooth 5.1 Опция Опция Опция
Звук Realtek S1200A Realtek S1200A SupremeFX S1220A
Два операционных усилителя
SupremeFX S1220A
Два операционных усилителя
SupremeFX S1220A
Два операционных усилителя
SupremeFX S1220A
Два операционных усилителя
Thunderbolt 3 1 внутренний разъем 1 внутренний разъем Нет 1 внутренний разъем 1 внутренний разъем Нет
USB 3.1 Gen 2 1 Type-C
3 Type-A
1 фронтальный порт
1 Type-C
3 Type-A
1 фронтальный порт
1 Type-C
3 Type-A
1 фронтальный порт
1 Type-C
2 Type-A
1 Type-C
1 Type-A
1 фронтальный порт
1 Type-C
1 Type-A
1 фронтальный порт
Разъемы для светодиодных лент

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения

1 RGB-лента

2 адресуемые RGB-ленты 2-го поколения

2 RGB-ленты

1 адресуемая RGB-лента 2-го поколения

2 RGB-ленты

1 адресуемая RGB-лента 2-го поколения

2 RGB-ленты

2 адресуемые RGB-ленты 2-го поколения



ROG Strix Z490-E и Z490-F Gaming: почти близнецы

На вершине иерархии в этой серии стоят модели ROG Strix Z490-E Gaming и Z490-F Gaming. Выглядят они соответствующе – встроенные светодиоды, разбросанные по нескольким зонам, футуристическое оформление с изысканными акцентами. Впрочем, если вам захочется погасить их яркие огни, они легко перейдут в режим «стелс» благодаря черному цвету печатных плат и радиаторов.

ROG-STRIX-Z490-E-GAMING_01

The ROG Strix Z490-E Gaming

Система питания новых плат, в которой применено 14 спаренных силовых модулей, прекрасно подходит для разгона процессоров Intel Core 10-го поколения. Для ее охлаждения применяется радиатор с тепловой трубкой, а еще один радиатор обслуживает чипсет Z490. Стабильному электроснабжению также способствуют разъемы питания ProCool II и шестислойные печатные платы – у обеих моделей.

Для дополнительной стабильности при оверклокинге на радиатор системы питания ROG Strix Z490-E Gaming можно установить вентилятор, включенный в комплект поставки. По желанию разгон на платах Z490-E и Z490-F осуществляется автоматически с помощью функции AI Overclocking. Четыре слота DIMM используют топологию последовательного подключения, позволяя модулям памяти работать на самых высоких частотах: двухмодульные комплекты способны достичь отметки в 4600 МГц и выше.

Благодаря контроллерам Intel I225-V базовая скорость проводного сетевого подключения для всей линейки новых материнских плат ROG Strix составляет 2,5 Гбит/с. У модели Z490-E также имеются встроенные беспроводные интерфейсы Wi-Fi 6 и Bluetooth, а у модели Z490-F – слот M.2 с ключом E-Key, в который можно установить опциональный модуль Wi-Fi. Для современных твердотельных накопителей есть пара слотов M.2, оба – с радиаторами, предотвращающими перегрев установленных в них устройств под высокими нагрузками.

Заднюю панель украшает россыпь USB-портов, в дополнение к которым имеются внутренние разъемы, в том числе для подключения корпусного USB 3.2 Gen2 (у модели Z490-E). Если потребуется интерфейс Thunderbolt 3, пропускная способность которого достигает 40 Гбит/с, то можно установить опциональный контроллер ThunderboltEX 3-TR.

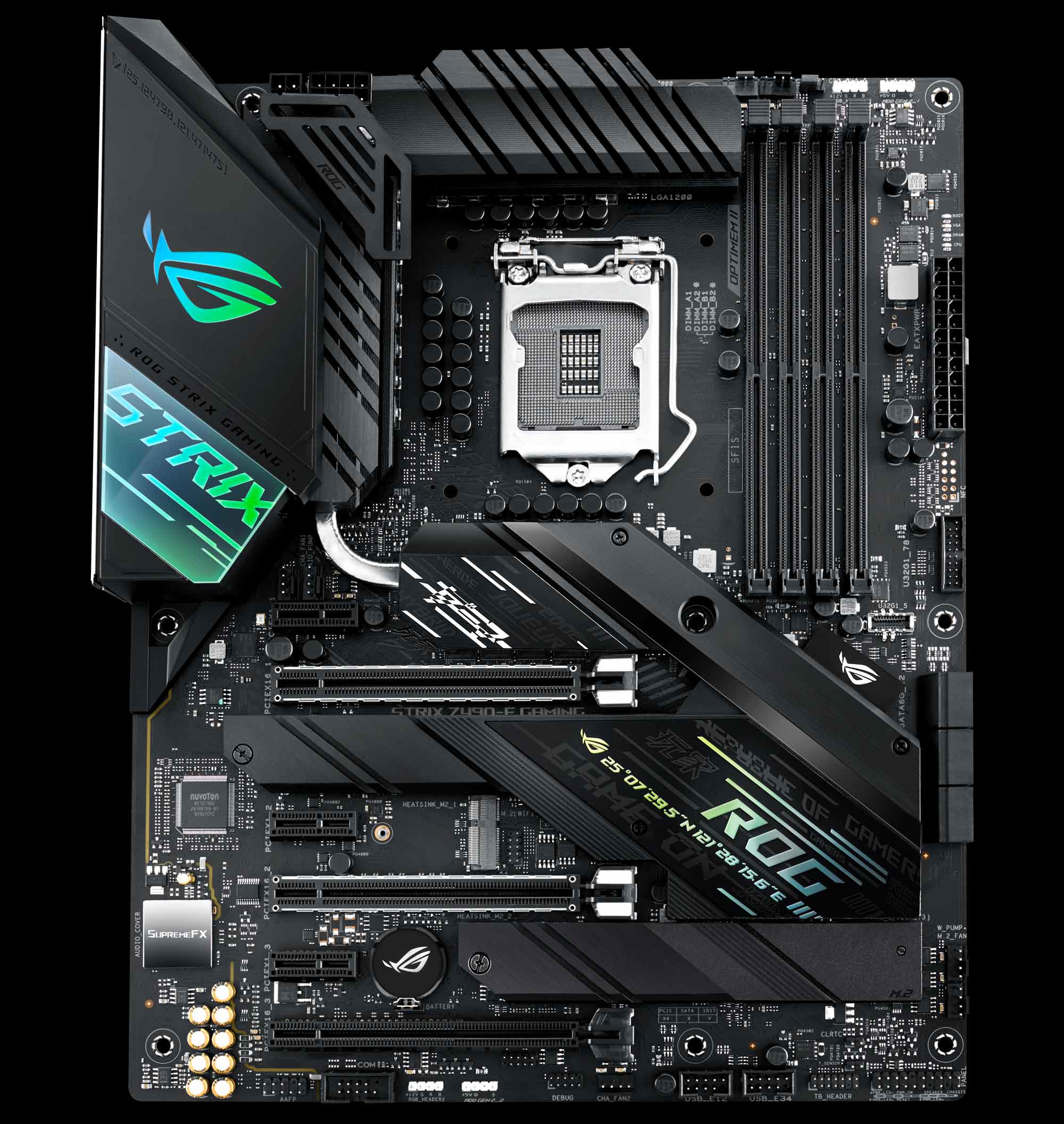

ROG-STRIX-Z490-F-Gaming_2D

The ROG Strix Z490-F Gaming

Индикатор POST-кодов, имеющийся у модели Z490-E, позволяет быстро оценить состояние компьютера, а для развертывания системы охлаждения у обеих моделей имеется множество разъемов различных типов – для стандартных и высокоамперных вентиляторов, помп необслуживаемых и самостоятельно собранных СВО. Недавно разработанная функция интеллектуальной регулировки вентиляторов AI Cooling позволит обеспечить тишину под высокими нагрузками.

Красочную мультизонную встроенную подсветку, поддерживающую технологию синхронизации Aura Sync, можно дополнить внешней иллюминацией, подключаемой через четыре разъема, два из которых поддерживают адресуемую подсветку второго поколения.

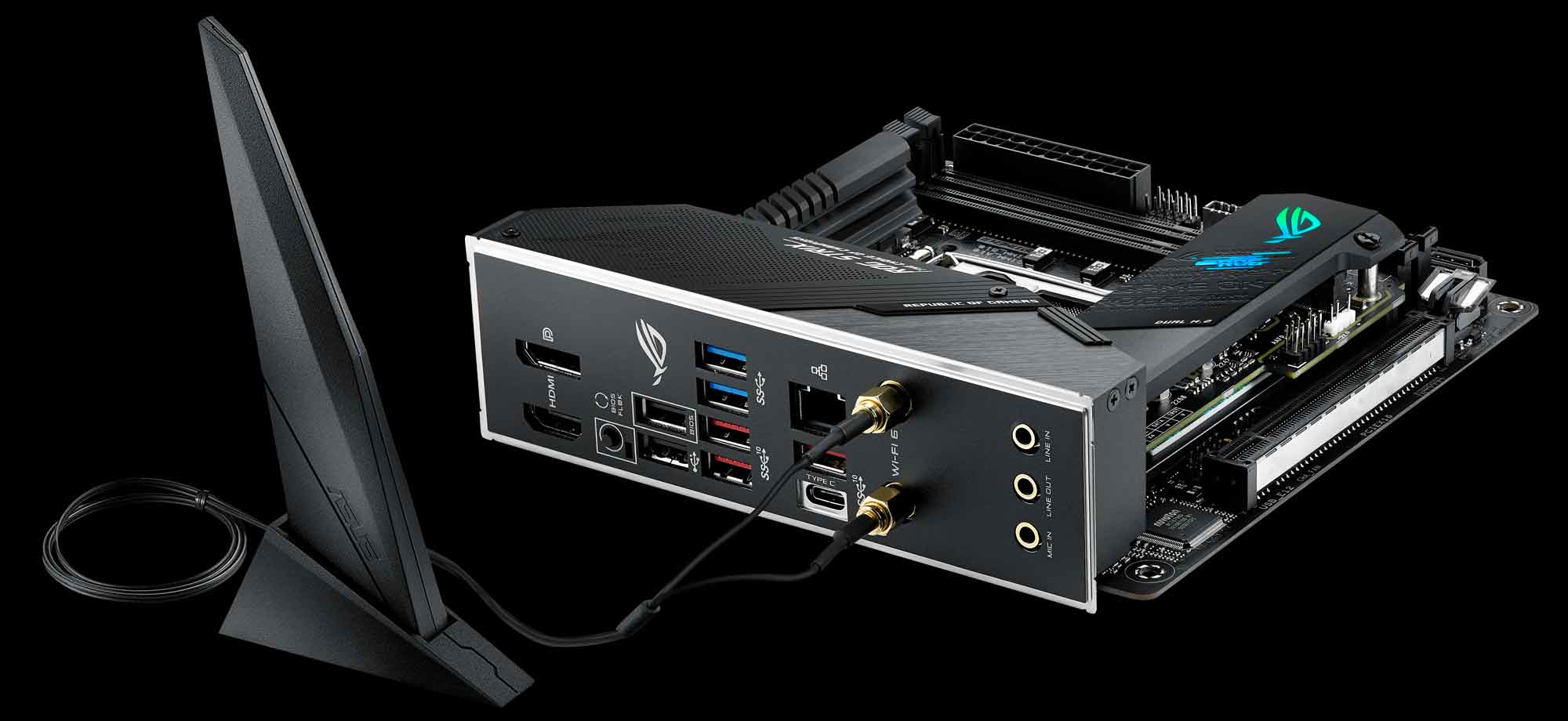

ROG Strix Z490-I Gaming: меньше – лучше!

Было время, когда выбор форм-фактора mini-ITX означал отказ от значительной доли функций, доступных со стандартными ATX-платами. Теперь ситуация иная, отличным примером чему является модель Strix Z490-I. Даже удивительно, сколько всего полезного можно уместить на площади в 17 см2!

STRIX-Z490-I-GAMING_01

Малый размер не означает, что Z490-I не способна на большие дела, когда речь идет о производительности процессора и памяти. Компактная печатная плата этой модели сделана восьмислойной, что улучшает передачу сигналов и способствует пассивному охлаждению компонентов. Система питания выполнена по схеме «8+2 силовых модуля» и использует активное охлаждение – это будет полезным при разгоне комплектующих в условиях небольшого компьютерного корпуса.

Z490-I обладает большим потенциалом по использованию высокочастотных комплектов памяти. Преимуществом компактного форм-фактора mini-ITX является то, что слоты памяти располагаются очень близко к процессору, и это позволяет достичь частоты в 4800 МГц и выше, если на то способны сами модули. Кстати, плата поддерживает модули удвоенной емкости, поэтому общий объем оперативной памяти может доходить до 64 гигабайт.

Как и более крупные модели серии, Z490-I позволяет установить два устройства в слоты M.2, которые снабжены радиаторами – немаловажный фактор в условиях слабой вентиляции, характерной для экстремально маленьких компьютерных корпусов. Компактность материнской платы не помешала оснастить ее 13 портами USB, представленными как внешними, так и внутренними разъемами. На ее задней панели, в частности, имеются три разъема Type-A и один USB 3.2 Gen2 Type-C.

Системы форм-фактора mini-ITX часто применяются в качестве домашних мультимедийных центров. В этом случае, если вы захотите воспользоваться встроенным графическим ядром процессора Intel Core 10-го поколения, в вашем распоряжении будут интерфейсы DisplayPort 1.4 и HDMI 2.0, способные вывести на большой экран изображение формата 4K с расширенным динамическим диапазоном HDR.
Каждый аудиоразъем снабжен светодиодом, облегчающим идентификацию при подключении акустической системы. Сетевые интерфейсы Z490-I представлены проводным контроллером 2.5G Ethernet, который позволит быстро передавать по сети большие мультимедийные файлы или транслировать видео в высоком разрешении, и беспроводным адаптером Wi-Fi 6 / Bluetooth 5.1, который будет отлично работать в загруженных сетях Wi-Fi (при наличии совместимого с Wi-Fi 6 маршрутизатора).

STRIX-Z490-I-GAMING_07

Все интеллектуальные технологии – для разгона (AI Overclocking), охлаждения (AI Cooling) и сетевого подключения (AI Networking) – поддерживаются платой в полном объеме, поэтому вы сможете легко оптимизировать параметры компьютер для достижения максимальной скорости при минимальном уровне шума. Также доступна функция быстрого обновления прошивки BIOS FlashBack. В целом, данная материнская плата – идеальный выбор для миниатюрных компьютеров.

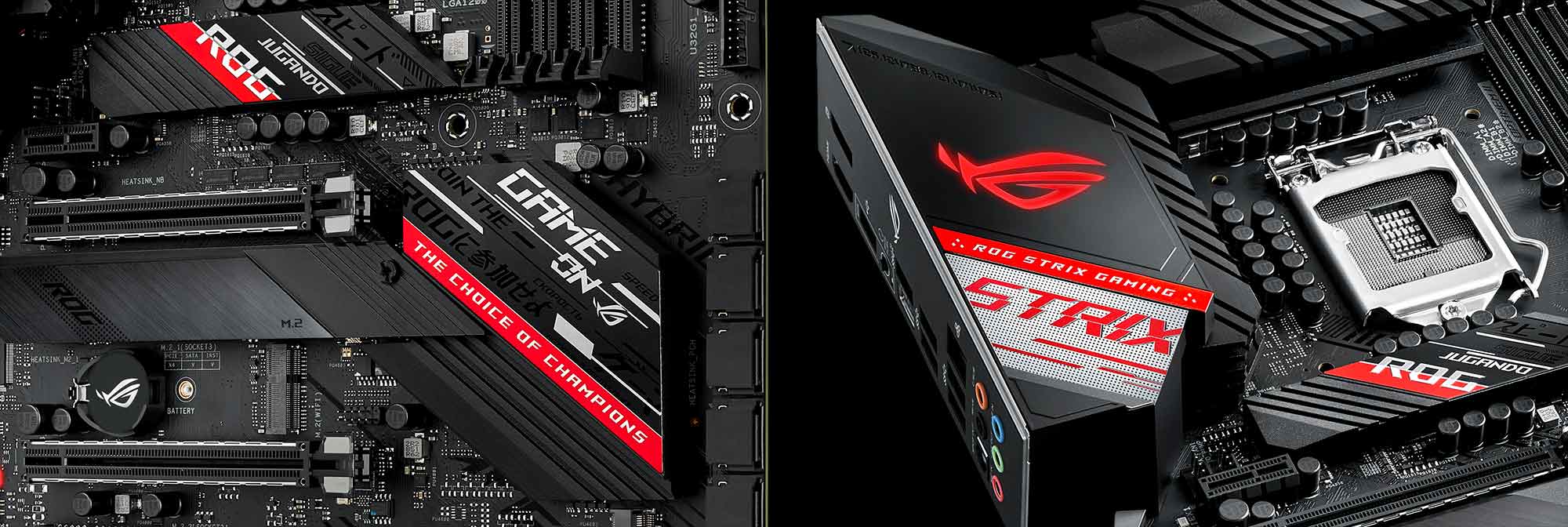

ROG Strix Z490-H: новый взгляд на классический дизайн

Компьютерные компоненты сейчас бывают всех цветов радуги, однако сочетание красного с черным – это геймерская версия классики, которая никогда не выходит из моды. В модели ROG Strix Z490-H проверенный временем дизайн сочетается с эстетикой и функциональностью серии Strix.

ROG-STRIX-Z490-H-GAMING-_01

Разумеется, внешним блеском все не ограничивается. Чипсет и систему питания, выполненную по схеме 12+2 спаренных силовых модуля, покрывают большие радиаторы, а это значит, что плата Z490-H прекрасно подходит для любого процессора линейки Intel Core 10-го поколения. Слоты DIMM поддерживают модули памяти с частотой до 4600 МГц.

Три слота PCIe усилены металлическими элементами (технология SafeSlot), предотвращающими повреждения при переноске компьютера с установленными платами расширения. На одном из двух основных слотов M.2 имеется радиатор. Третий слот M.2 (с ключом E-Key) предназначен для установки опционального модуля Wi-Fi 6 для подключения к беспроводной сети. Разумеется, проводная сеть будет обладать меньшей латентностью – встроенный порт 2.5G Ethernet представляет собой новый уровень скорости для такой сравнительно недорогой материнской платы. Аудиокодек SupremeFX S1220A с двойным усилителем для наушников гарантирует хитовое звучание игр и любых других приложений.

ROG-STRIX-Z490-H-GAMING-_05

Плата Z490-H поддерживает технологии интеллектуального разгона и сетевого соединения, предлагает шесть разъемов для подключения вентиляторов, отдельный разъем для помпы необслуживаемой СВО и вход для термодатчика. Система интеллектуального охлаждения AI Cooling поможет обеспечить низкую температуру компьютера при минимальном уровне шума. Также на плате имеются три разъема для подключения подсветки, один из которых поддерживает адресуемую подсветку второго поколения.



ROG Strix Z490-A Gaming: белая альтернатива черному

Корпуса, видеокарты, кулеры, блоки питания и периферийные устройства, выполненные в белом цвете, предлагают сборщикам компьютеров интересную альтернативу традиционным черно-серым компонентам. Так сложилось, что в ассортименте продуктов ASUS имеется все вышеперечисленное, поэтому появление белоснежной материнской платы было ожидаемым. Модель Z490-A будет особенно выгодно смотреться в разноцветных огнях светодиодной подсветки.

Project_01_AURA

Если не учитывать ее белое оформление, она очень похожа на описанную выше модель Strix Z490-H. Незначительные отличия касаются лишь набора USB-портов на задней панели. Кроме того, у нее имеется разъем для подключения фронтального порта USB-C, поскольку современный корпус, выполненный в белом цвете, скорее всего, будет таковой разъем иметь. Если вы задались вопросом, какие компоненты будут смотреться гармонично с этой платой, предлагаем вам оценить, к примеру, такую видеокарту, мышь, гарнитуру и блок питания.



ROG Strix Z490-G Gaming (Wi-Fi): золотая середина

Для многих сборщиков компьютеров материнские платы micro-ATX – это золотая середина: достаточно малы, чтобы вмещаться в компактные корпуса, но достаточно велики, чтобы обладать нужной функциональностью. Модель ROG Strix Z490-G Gaming предлагает всем любителям форм-фактора micro-ATX геймерские оптимизации и широкий выбор интерфейсов.

Project_01

Несмотря на меньший размер по сравнению со своими родственницами формата ATX, она обладает четырьмя слотами DIMM, позволяющими выбирать между высокой частотой или большой емкостью памяти, и высокоэффективной системой питания по схеме 12+2 со спаренными силовыми модулями, что немаловажно для применения реализованных на ней функций интеллектуального разгона.

Контроллер 2.5G Ethernet позволяет передавать данные по проводной сети на более чем в два раза большей скорости, чем контроллеры Gigabit Ethernet, а опциональный адаптер Wi-Fi 6 наделяет эту плату всеми преимуществами беспроводного стандарта нового поколения (разумеется, при подключении к совместимому маршрутизатору). Для установки плат расширения имеется пара слотов PCIe x16 и один слот PCIe x1, а для NVMe-накопителей – два слота M.2. Первый слот M.2 снабжен радиатором, который предотвратит перегрев установленного устройства под высокими нагрузками.

Для развертывания системы охлаждения имеется шесть вентиляторных разъемов, а для подключения подсветки с технологией синхронизации Aura Sync – четыре разъема, два из которых совместимы с адресуемой подсветкой второго поколения. Качественный звук является одним из отличий серий ROG и ROG Strix, и ROG Strix Z490-G Gaming не является исключением. На ней используется кодек SupremeFX S1220A и двойной операционный усилитель для наушников. Приложение DTS Sound Unbound поможет создать эффект пространственного звучания.
